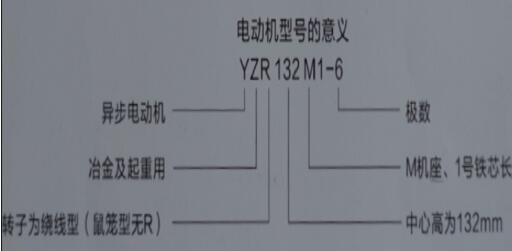

三相電機繞組模長視頻

在復制新繞組之前，應根據繞組線圈的形狀和尺寸或需要更改的繞組節距來制作繞組模。 繞組模型的大小是否合適。電機重新改變繞組工作能否順利發揮決定性作用。 新的繞組線圈的大小不應該太短或太短，這將使嵌入的線圈難以嚴重或甚至不能嵌入。 過長不僅會浪費銅線，而且會增加繞組電阻和端部泄漏的抗性。電機電氣性能惡化，也可能導致新的繞組接地短路，因為線圈末端的長觸端蓋。 因此，繞組模具的大小必須更加準確和正式，好是選擇在拆卸舊繞組的過程中保持完整的線圈。 繞組模具可以根據線圈的大小制作。 它通常是根據它修理的。電機由舊線圈尺寸制成的繞組模具更可靠。 但如果是的話。電機長期以來，重新改變繞組的大修鐵芯槽不再是制造廠的原繞組。

如果沒有完整的舊線圈參考，則只能通過計算重新設計和制作繞組模型。 線圈周圍的個線圈仍應進行測試，以確定線圈的每個部分是否符合要求。 如果不合適，則應修改和調整繞組模具，直到線圈完全合適，然后才能正式纏繞所有線圈，否則會造成導線材料的損失。

繞組模具通常由模具中心和夾板組成。圖5/39顯示了雙層繞組的繞組模具。 從圖中可以看出，模具是繞組模具重要的部分。它決定了線圈的長度、寬度和大小。 因此，繞線模具的尺寸應該非常小心和謹慎。 如果你有確定心臟的實際經驗，你可以根據它。電機繞組形式在鐵芯上彎曲成一個核心模型，作為繞組模型的參考。 繞線模具的模具大小如圖5/40所示。

繞線模具的夾板尺寸優于周圍10-15mm。 模具制成后，通常在軸心處傾斜鋸開半芯，固定在上夾板上，而下夾板的另一半則固定在下夾板上。該結構易于拆卸和拆卸纏繞線圈。 具體結構如圖5/39所示。 繞組模具通常由干硬木材制成，因為它們不易加工和制造。 繞線模具可以基于。電機繞組每極組的線圈數量是模板，因為線圈可以連續繞組一次，因此避免了線圈之間的許多不必要的連接。電機操作的可靠性。
