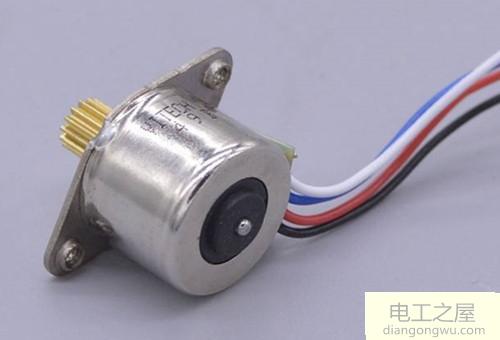

具有4個插座的24V DC電動機應為4線步進電動機。

直接連接電源時，步進電機將不會旋轉。

步進電機需要脈沖信號來驅動正向和反向旋轉。步進電機可以控制正向和反向旋轉，以及控制速度和角度。

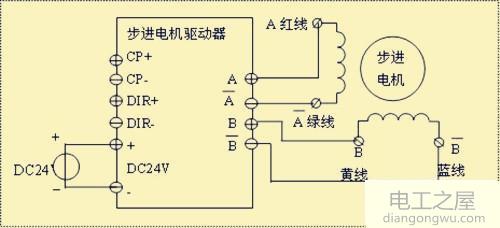

4線步進電機驅動電路

您可以使用步進電機驅動器來驅動它。

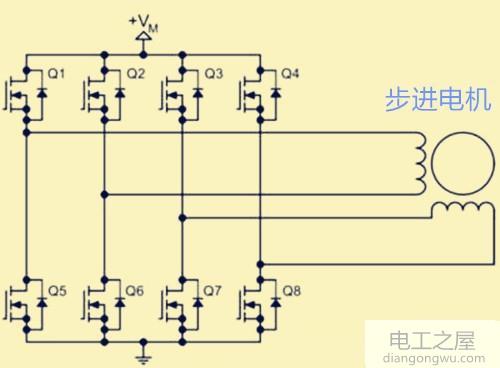

分立部件也可以用于形成驅動電路。

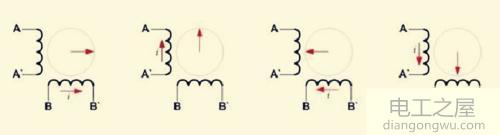

驅動步進電機的簡單方法

一次僅一次供應能量。

例如，個功率相BB"，然后是功率A"-A，然后是功率B"-B，后是功率A-A"，步進電動機繼續循環旋轉。

如果要沿相反方向旋轉，則只需使用反相順序為步進電機供電。

這種驅動方法簡單，每個脈沖走一步，脈沖頻率越高，速度越快，驅動程序也相對簡單。

當然，也可以分為兩部分進行細分駕駛，但是其駕駛方法和駕駛者相對復雜。

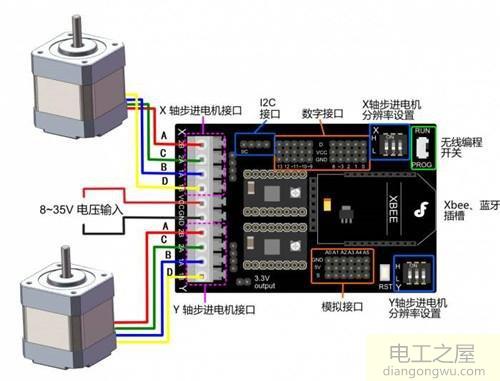

漸進式電機驅動器板驅動器

當然，您也可以直接購買漸進式電動機驅動器板驅動器，但是如果驅動器不受程序控制，則需要編寫一個自己驅動的程序。
