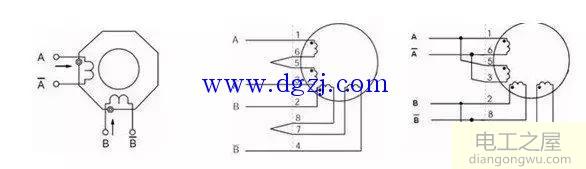

8線步進電動機的接線方法如下。

如果沒有電動機手冊，則可以使用萬用表檢查電動機8引線的極性。具體步驟如下：

A.首先，您可以使用萬用表測量8根導線之間的電阻，然后判斷4組線圈導線。

B.由于僅連接了2個線圈1、6、2、8、1、6、7、4，因此電動機也可以正常旋轉，因此請從4個線圈中選擇2個并將其連接到驅動器。

如果電動機不旋轉，則意味著兩個線圈均為A相線圈，另外兩個線圈為B相線圈。

當電動機旋轉時，這意味著兩個線圈之一是A相，另一個是B相。

C.連接兩組線圈以旋轉電動機后，請選擇其他兩個線圈之一，并將其與A相線圈串聯。步;

如果電動機不旋轉，請反轉此線圈的正極和負極，然后重試。如果電動機不旋轉，則意味著該線圈是B相中的另一個線圈。

D.您可以通過與上述相同的方法確定后一個線圈的極性。
