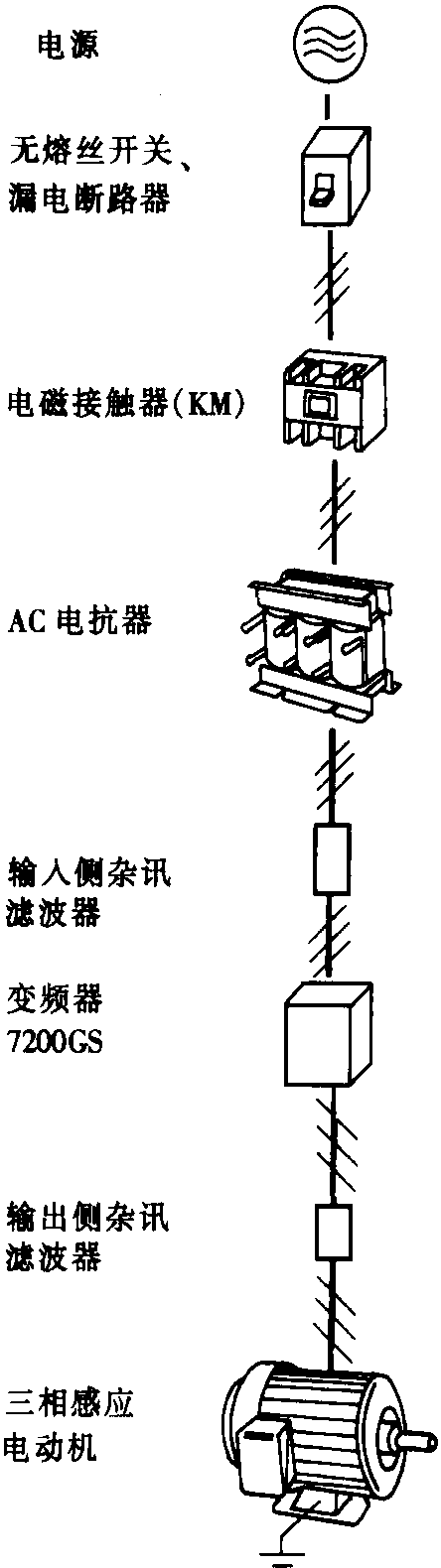

圖4-10-1 7200GS變頻器配有標準接線圖

7200GS逆變器的標準接線圖如圖4-10-1所示。圖中的各種選項是：

1.沒有保險絲開關，漏電斷路器或斷路器（QF）

（1）選擇具有適當額定電流的斷路器。

（2）請勿將斷路器用作變頻器的啟動/停止控制。

（3）當安裝了漏電斷路器進行漏電保護時，請選擇200mA以上的靈敏度電流和0.1s以上的動作時間，以防止高頻故障。

2.電磁接觸器（KM）

（1）通常，可以省略電磁接觸器，但是必須安裝電磁接觸器以進行外部順序控制或在停電后自動重啟。

（2）請勿使用電磁接觸器控制變頻器的運行/停止。

3.交流電抗器

7200GS 220V 25HP或更高（包括）和440V 30HP或更高（包括）型號具有標準的內置DC電抗器，通常不需要添加AC電抗器。如果要進一步提高功率因數或抑制外部電涌，可以添加一個交流電抗器。 （300?400HP AC電抗器是標準外部類型。）

警告: 300?400HP，請務必添加交流電抗器。

4.輸入噪聲濾波器

（1）7200GS配備了TECO特殊濾波器，可以滿足EN55011A級別的規格。

（2）有關輸入噪聲濾波器的選擇，請參閱操作技術手冊。

5.逆變器

（1）輸入側的R，S，T端子無相序，可以任意更改。

（2）必須將接地端子（）正確接地。

6.輸出端噪聲濾波器

（1）通過在變頻器的輸出側安裝特殊的噪聲濾波器，可以減少輻射干擾和感應噪聲。

（2）請參閱本節中的噪聲濾波器選擇。

7.三相感應電動機

（1）如果一臺變頻器驅動多臺電動機，則當電動機同時運行時，變頻器的額定電流必須大于總電流。

（2）電動機和變頻器必須分別接地。
