單圈絕對編碼器的測量范圍是360。為什么沒有角度？基于匝數的角度測量是否應該沒有任何限制？

增量編碼器直接使用光電轉換原理輸出三組方波脈沖A，B和Z。兩組A和B脈沖之間的相位差為90°，因此旋轉方向是可能的。每轉一脈沖用于原點定位。

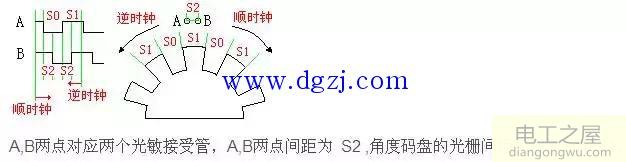

參考位置是什么意思？?jī)山M脈沖A和B之間也存在90度的相位差。在某些條件下（S0=S1=S2/2），它的電角度差也為90度，而不是空間相位差。對嗎？我是這樣理解的

答案：絕對編碼器的輸出不是脈沖，而是一個編碼值，該值是一串二進制數字（或格雷碼等），例如單圈9位絕對編碼器。輸出9位二進制字符串。如果編碼器旋轉一個圈，則還有9的冪的另一個數字，并且代碼值重復超過一個圈，因此測量范圍為360度。您要說的是根據測得的轉數確定角度，而不是編碼器本身的屬性，而是通過編程實現將一轉作為多轉使用的軟件。

很容易理解圖片中絕對編碼器的零偏移。絕對值編碼是指不會連續跳躍的量，并且代碼值每次旋轉到某個角度（例如0.5度）時都會更改一次。假設設定的零點為011010010，則如果旋轉0.1度，代碼值很可能不會改變，顯示的零點不會改變，但是編碼器的實際位置已改變，因此它是“漂移”的。

增量編碼器，輸出是脈沖式的，通常是非常規則的正弦波或方波。波形的周期取決于編碼器精度。 AB脈沖相差90度。根據接收到的脈沖數，您可以看到編碼器旋轉了多少次以確定位移或速度。您可以根據收到的A開頭的B或A結尾的B確定旋轉方向。零脈沖通過輸出每次旋轉的脈沖來提供參考點。聽不懂參考點嗎？也許這意味著參考點的初始點。例如，對于100m比賽，必須有起跑線。
