要使變頻器進入運行狀態，在使用該控件時，需要連接“ FWD”和“ CM”（正向）端子或“ REV”和“ CM”（反向）端子。終端已連接。電動機停止中，當“ FWD”和“ CM”打開時，變頻器開始運行，輸出頻率根據預設的上升時間上升到與給定信號相對應的值。在運行狀態下將“ FWD”和“ CM”分開時，變頻器將停止運行，并且輸出頻率會根據預設的減速時間降為零。所謂的“外部正轉控制電路”是利用上述逆變器的特性通過外部開關來控制逆變器速度控制系統的動作和停止的電路。

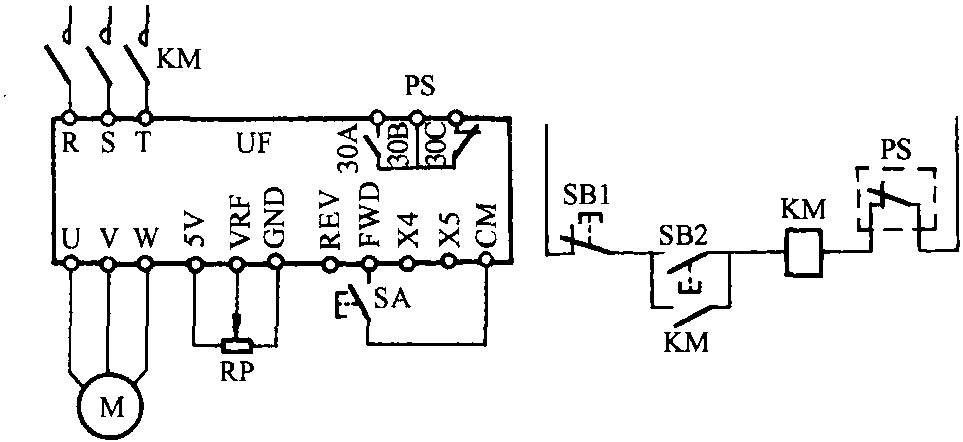

圖4-17顯示了外部旋鈕正向旋轉控制電路。

圖4-17外部旋鈕正向旋轉控制電路

SA是旋鈕開關。接觸器KM僅控制由啟動按鈕SB2和停止按鈕SB1控制的逆變器的電源開和關，而PS是逆變器的跳閘信號觸點。

電動機的啟動和停止基本上由Knob SA操作。該電路簡單明了。缺點是，KM和SA之間沒有互鎖鏈接，很難防止有人先關閉SA并按SB2的故障。

故障會導致逆變器內部的控制電路異常，從而難以確保操作的準確性和可靠性。

正確的工作方式是先打開KM，然后在:開啟時打開SA，這樣電動機將逐漸加速并開始運行。停止時，請先關閉SA，然后逐漸降低M的速度。將其設置為0，然后在M停止后關閉KM。
