常規的SB03-1K光電開關，DH48S-1Z時間繼電器。您還需要其他哪些電氣零件？需要開關電源嗎？如果需要開關電源，如何選擇電壓和功率？您需要一個中間繼電器嗎？如有必要，電壓選擇是什么？您需要交流接觸器嗎？交流接觸器的電壓是多少？如何連接這些組件？

這屬于傳統的繼電器控制電路，有兩個主要問題。 1是電動機的延遲控制電路，2是相關部件的工作原理。接下來，讓我們從逐步說明開始。

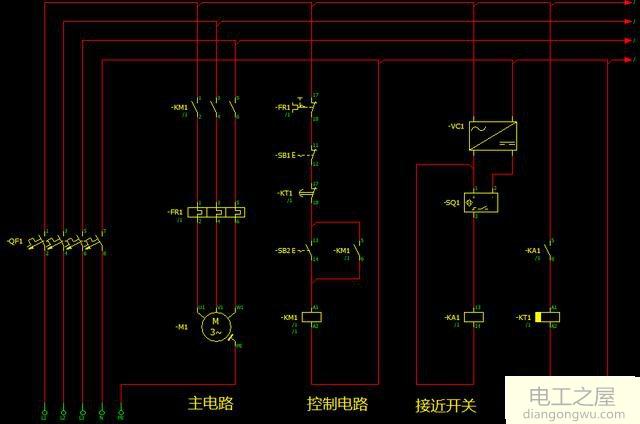

1個控制電路圖

為了詳細解釋原理，它可以分為四個部分：主電路，控制電路，接近開關QS，時間繼電器KT，主電路由空氣開關QF，接觸器KM和熱繼電器組成。 FR和電動機M，控制電路包括熱繼電器觸點，停止按鈕，啟動按鈕，KT斷電延遲常閉觸點，KM常開輔助觸點和KM線圈。 KM線圈自鎖電機旋轉。由于SB03-1K是3線NPN常開光電開關，必須由開關電源驅動，因此是否需要繼電器取決于KT的電源支持交流還是直流。如果使用交流型，則需要使用繼電器觸點進行控制。讓我們看一下可以停止電動機的示意圖。控制電路具有三個可自動解鎖KM的常閉開關或觸點，一個是熱繼電器線圈，另一個是斷開的。時間繼電器。延遲接觸，一個是停止按鈕。當接近開關檢測到信號時，繼電器線圈通電，以驅動時間繼電器，當達到我公司設定的時間時，常閉觸點斷開，電機停止工作。這是基本的控制原理，所需的電氣組件是上圖所示的組件，當然也可以添加其他安全裝置，例如緊急停止按鈕和保險絲。

2相關電氣零件介紹

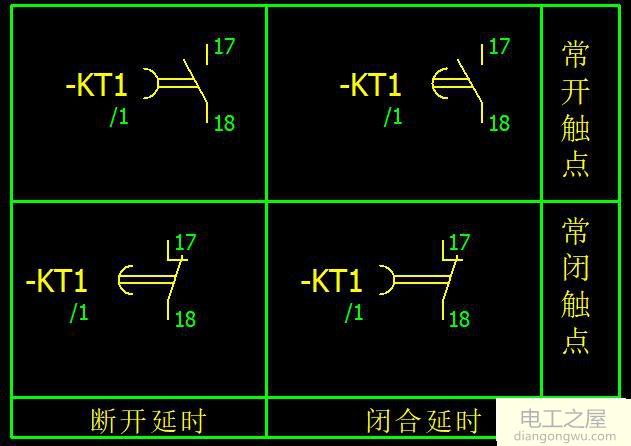

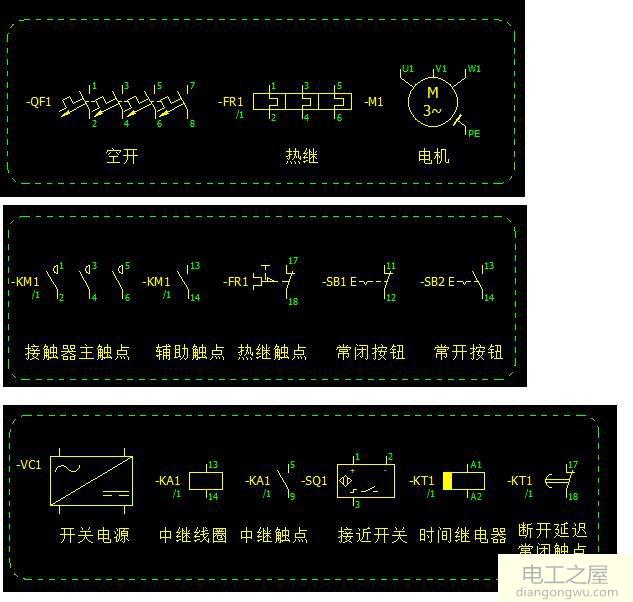

首先，了解電氣元件的符號和符號。這是電路控制中常見和基本的。例如，空氣開關通常是主電源上的開關，而熱繼電器是：保護電動機免于模擬的熱過載。如果負載太大或負載太大，則會切斷電動機電源。接觸器控制電動機的啟動和停止。插入和斷開），主觸點（用于連接電源和電動機）和輔助觸點（執行自鎖或互鎖），其中一些是我們經常使用的按鈕開關。有平面按鈕，旋鈕和指示燈。它是通過整流器將交流電轉換為直流電的設備，例如用于開關電源24V控制電路，觸摸屏電源，根據控制要求進行選擇，復位，自鎖等的整流器。 PLC電源，PLC輸入驅動器電源等中間繼電器還具有許多功能，例如弱電流控制，強電流和絕緣保護等。時間繼電器分為通電延遲和斷電延遲，用于星形電機的延遲控制。 DH48S-1Z Omron的通電延遲繼電器中的增量啟動說明等。手冊中指出了您需要選擇的關閉電源延遲時間的項目。聯系人如下圖所示：

除了了解這樣的電動機控制原理圖之外，您還應該親自進行連接和練習，以更好地了解您的控制要求并了解電氣組件的作用。
