與步進電機:有關的概念

常數：產生不同極對的N和S磁場的勵磁線圈對的數量。常用的米說。

位數：完成磁場或傳導狀態的周期性變化所需的脈沖數表示為n或電動機旋轉螺距角所需的脈沖數。例如，相位電機具有4相4位操作。模式為AB-BC-CD-DA-AB，四階段8位工作模式為A-AB-B-BC-C-CD。 -D-DA-A。

步距角：根據脈沖信號，電動機轉子的角位移表示為θ。讓我們以θ=360度（轉子齒數J *運轉鉆頭），50齒轉子齒的常規兩相和四相電動機為例。 4位運算的步距角為θ=360度/(50*4)=1.8度（通常稱為全步距），而8位運算的步距角為θ=360度/（50 * 8）。=0.9度（通常稱為半步）。

定位扭矩：未向電機供電時電機轉子本身的鎖定扭矩（由磁場鋸齒狀諧波和機械誤差引起）

靜態轉矩：當電動機由于額定靜電的作用而不旋轉時，電動機軸的鎖定轉矩。該轉矩是電動機體積（幾何尺寸）的量度，與驅動電壓和驅動功率無關。

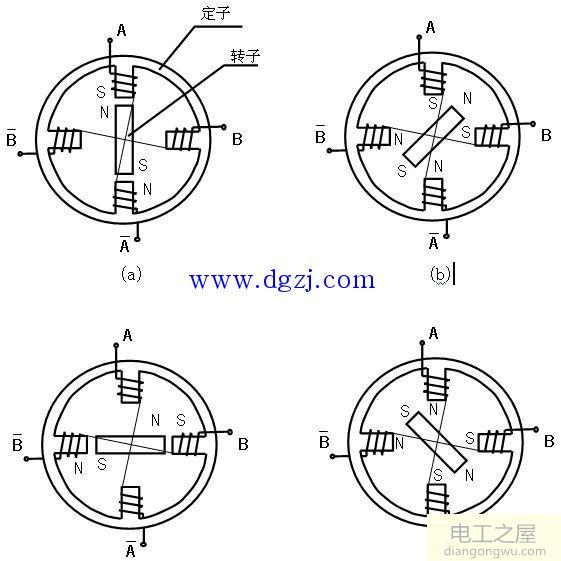

步進電動機的內部結構如下。

在上圖中，您可以看到A和?A已連接，而B和?B已連接。那么A和?A是a的集合，B和?B是b的集合。

是2相4相，4相5線，4相6線步進電機。內部結構是這樣的。無論是4線，5線還是6線。這取決于在A和?A之間以及B和B?之間是否存在共同的復合線。如果a組和b組每個都有com端子，則步進電機有6根線，而如果a組和b組的公共端子連接在一起，則為5根線。

因此，要了解如何為步進電機接線，可以將組a和組b分開。使用萬用表播放。

步進電機的接線應根據電線的顏色進行分類。但是，不同公司生產的步進電機的電線顏色不同。尤其是國外的步進電機。

然后，您需要用萬用表測量步進電機的接線。

4條線：由于4條線沒有公共繪圖線，因此組a和b是絕對絕緣的，并且未連接。因此，用萬用表測量時，沒有連接一組。

第5行：在第5行中，組a和b的公共端連接在一起。用萬用表測量。如果發現一根線的電阻與另一根線的電阻相同，則該線為公共COM端子。如果未連接公共COM端子來驅動5線步進電機，則它可以驅動步進電機。

6線：組a和b的公共圖形末端斷開。同樣，如果使用萬用表測量電阻，并且發現其中一根電線與另一根電線相同，則該電線為com端子，另外兩根電線屬于該組。要驅動4相6線步進電機，您可以在不先連接兩個公共com端子的情況下驅動步進電機。
