電動機全電壓啟動電路的示意圖

電動機單向啟動控制電路通常用于控制只需要在一個方向上運行的小功率電動機。機械設備，例如小型風扇，水泵和皮帶輸送機。圖1是電動機單向啟動控制電路的電路圖。常用和簡單的控制電路可以實現自動控制，遠程控制，電動機啟動和停止的頻繁操作。

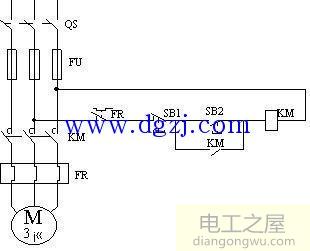

圖1單向操作電氣控制電路

在圖1中，主電路由隔離開關QS，保險絲FU，接觸器KM的常開主觸點，熱繼電器FR的熱敏元件和電動機M組成。控制電路包括啟動按鈕SB2，停止按鈕SB1，接觸器KM線圈，熱繼電器FR的常開輔助觸點和常閉觸點。

控制電路的工作原理如下。

1.啟動電動機。閉合三相隔離開關QS，按下啟動按鈕SB2，按下接觸器KM的拉線線圈供電，閉合三對常開主觸點，電動機M連接到電源，電動機開始。同時，與SB2并聯的KM的常開輔助觸頭閉合，即使釋放SB2并釋放SB2，吸氣線圈KM也可以通過輔助觸頭繼續通電并保持吸合狀態。任何使用自己的輔助觸點保持線圈處于活動狀態的接觸器（或繼電器）稱為自鎖（自保護）。這些觸點稱為自鎖（自保護）觸點。當由于KM的自鎖作用而釋放SB2時，電動機M可以繼續啟動并終達到穩定運行。

2.電動機停止當按下停止按鈕SB1時，接觸器KM的線圈被切斷，主觸點和輔助觸點均斷開，電動機與電源斷開，并且操作停止。此時，即使松開停止按鈕，自鎖觸點也會斷開，因此接觸器KM線圈不再通電，電動機也不會自行啟動。再次按下啟動按鈕SB2即可再次啟動電動機。

您也可以這樣解釋：

關閉開關QS

啟動→KM主觸點閉合點→通過電動機M的電源啟動并運行

按下SB2→給KM線圈通電—→KM常開輔助觸點閉合→實現自我保護

停止→KM主觸點復位→電動機M斷電并停止

按下SB1→KM線圈斷電—→KM常開輔助觸點復位→自我保護釋放

3.線路保護鏈接

（1）短路保護

短路的情況下，由于保險絲FU的熔化而切斷了主電路。

（2）過載保護

由熱繼電器FR實現。由于熱繼電器的相對較大的熱慣性，即使幾倍額定電流流過熱敏元件，熱繼電器也不會立即工作。因此，如果電動機啟動時間不太長，則熱繼電器會承受電動機啟動電流的影響，并且將無法工作。當電動機長時間過載時，FR會分離控制電路，接觸器KM失電，切斷電動機主電路，電動機停止，從而實現過載保護。

（3）欠壓和失壓保護

如果在電動機運行期間由于任何原因電源電壓消失，則在恢復電源電壓后電動機將自行運行，從而導致生產設備損壞或人身傷害。對于電網，許多電動機和其他電氣設備會同時自行啟動，從而導致不可接受的過電流和立即的網絡壓降。為了防止電動機在恢復電壓時啟動，該保護稱為電壓損失保護或零電壓保護。

如果在電動機正常運行期間電源電壓過分降低，則某些電器將被釋放，從而導致控制電路異常運行并引起事故。電源電壓過分降低。電機速度下降甚至停止。因此，欠壓保護是當電源電壓降至某個允許值以下時必須切斷電源。

欠壓和失壓保護是通過接觸器KM的自鎖觸點實現的。在電動機的正常運行中，電網電壓會由于多種原因而消失或降低。當電壓低于接觸器線圈的釋放電壓時，接觸器被釋放，自鎖觸點被斷開，主觸點被斷開，電動機的電源被切斷，電動機停止旋轉。當電源電壓恢復正常時，由于自動解鎖，電動機將不會自行啟動，這可以防止發生事故。只有在操作員再次按下SB2后才能啟動電動機。在控制電路中具有欠壓和失壓保護具有三個優點：

防止電壓嚴重下降時在過載條件下電動機的欠壓運行。

防止由于同時啟動電動機而導致的嚴重電壓降。

恢復電源電壓后，可能會防止電機突然啟動和運行，從而導致設備和人身事故。
