電機繞組接線規則的說明

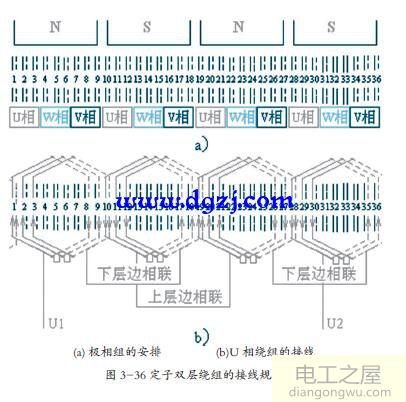

圖3-35（a）顯示了定子中每個超細基團的分布。在每個刺激下是屬于3個相的3個極相的組。該相位必須具有120°的電角，因此您需要將V相的起始邊緣（通常稱為相位頭）與U相的起始邊緣和W相的起始邊緣對齊。應分為兩個相位帶，如圖3-36所示。

1.單相繞組的接線

為了說明接線規律，我們以U相繞組為例。電流旁路的方向相反，因為兩個相鄰的超細基團位于不同極性的極點下。因此，我們得到了兩個相鄰極性相組之間的接線定律。

如圖3-37（b）所示，底邊與底邊相交，頂邊與頂邊相交。

2.三相繞組接線圖

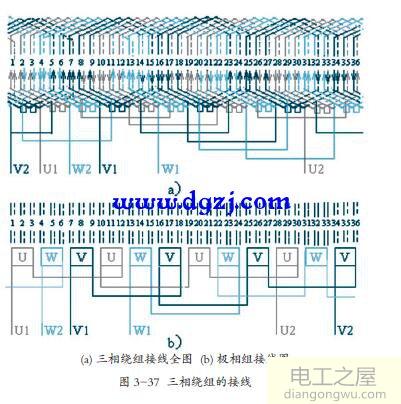

根據相同的規則繪制V相繞組和W相繞組的接線圖。 V相的起始邊緣和U相的起始邊緣，W相的起始邊緣和V相的起始邊緣應以120°的電角度分開。可以在圖37（a）中看到，如圖3所示。

3.高組接線圖

在實際工作中，當纏繞繞組時，通常不會分離相同極相組的多個線圈。因此，在繪制布線圖時，只能繪制超細組之間的布線圖，如圖3-37（b）所示。接線的基本規則如下：

（1）相頭應相隔120°電角。

（2）同一相的一組極性相之間必須有底邊和底邊。

連接后，上邊緣與上邊緣會合。其他三個頭是相尾。
