直流電動機的工作原理的簡要說明

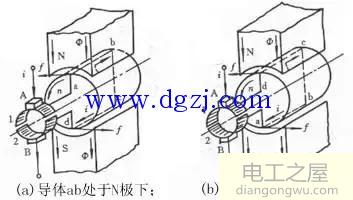

直流電動機示意圖

對于上一頁所示的直流電動機，如上圖（a）所示，如果拆下原動機并將直流電提供給兩個電刷，則直流電流從電刷A流出，并且根據從刷B流出的電磁力定律，線圈abcd旋轉。因此，承載電流的導體ab和cd受到電磁力的作用，方向可以通過左手定則確定。導體產生扭矩，使轉子逆時針旋轉。當轉子旋轉到上圖（b）所示的位置時，電刷A與換向器片2接觸，電刷B與換向器片1接觸。直流電流從電刷A汲取。線圈的流動方向為dcba，并且從電刷B流出。

這時，導電導體ab和cd的電磁力方向可以通過左手法則確定，并且它們產生的扭矩仍然使轉子逆時針旋轉。這就是直流電動機的工作方式。外部電源為直流電，但由于電刷和換向器片的作用，流經線圈的電流為交流電，并且所產生的轉矩方向不變。

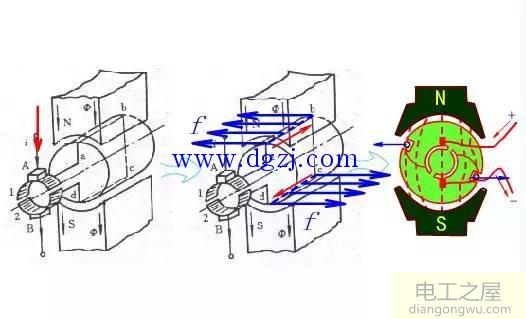

實際直流電動機的轉子繞組不是由單個線圈組成，而是由多個線圈連接以減少電動機電磁轉矩的波動。發電機。如下圖所示：

總結了直流電動機的工作原理，如下所示。

通過電刷將直流電源連接到電樞繞組，以使電流流過電樞導體。

電機內部有磁場。

電流流經的轉子（例如電樞）導體受到f f=Blia的電磁力（左法則）。

所有導體產生的電磁力作用在轉子上，導致轉子以n（每分鐘轉數）旋轉，以吸引機械負載。
