相關三相異步電機的三大基礎結構，包含三相異步電機的電機定子，三相異步電機的電機轉子，三相異步電機的磁密，不了解的盆友參照下。

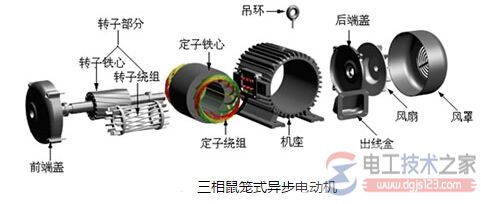

三相異步電機關鍵由電機轉子兩一部分構成，靜止不動的一部分稱之為電機定子，轉動的一部分稱之為電機轉子，定、電機轉子中間有一不大的空隙，稱之為磁密。三相異步電機有鼠籠式和纏線式二種，二者的基礎原理同樣，電機定子構造也同樣，但電機轉子構造有顯著的區別。
三相異步電機關鍵由電機轉子兩一部分構成，靜止不動的一部分稱之為電機定子，轉動的一部分稱之為電機轉子，定、電機轉子中間有一不大的空隙，稱之為磁密。三相異步電機有鼠籠式和纏線式二種，二者的基礎原理同樣，電機定子構造也同樣，但電機轉子構造有顯著的區別。
一、三相異步電機的電機定子
電機定子是電機的固定不動一部分，關鍵由電機定子變壓器鐵芯、電機定子繞阻和電動機軸等構成。
電機定子變壓器鐵芯做為電機等效電路的一部分，一般選用0.5毫米厚的導帶磁能優良的鐵氧體磁芯迭壓而成，鐵氧體磁芯表層涂有三防漆，使片與片中間互相絕緣層。電機定子變壓器鐵芯內圓上沖有分布均勻的糟口，用于嵌放電機定子繞阻。
電機定子繞阻由帶絕緣層的銅心線做成，按一定規律性連接 成三組單獨的對稱性遍布于電機定子變壓器鐵芯中的繞阻，稱之為三相對稱性繞阻。三相繞阻的六個引出來端各自引至電動機軸兩側小組出線盒的六個接線端子排上
二、三相異步電機的電機轉子
電機轉子是電機的轉動一部分，關鍵由電機轉子變壓器鐵芯、電機轉子繞阻和傳動軸等構成。
電機轉子變壓器鐵芯做為電機等效電路的一部分，全部變壓器鐵芯成圓柱型，用0.5毫米厚的鐵氧體磁芯疊壓而成，內孔表層開有分布均勻的槽，用于放置電機轉子繞阻。電機轉子變壓器鐵芯立即安裝在傳動軸上。電機轉子繞阻依據其結構不一樣分成鼠籠式和繞繞式二種。
功率在100kW之上的鼠籠式異步電機，電機轉子變壓器鐵芯槽嵌入放銅條，銅條的兩邊各用一個端環電焊焊接起來，產生閉合回路。100kW下列的鼠籠式異步電機，電機轉子繞阻及其作制冷用的散熱風扇則常見鋁一起筑成。鼠籠式異步電機的結構簡易、經久耐用，因此運用普遍。
三、三相異步電機的磁密
異步電機為使電機轉子能隨意地旋轉，在定、電機轉子中間留出一定的磁密。那樣電動機的等效電路便由定、電機轉子變壓器鐵芯和磁密所組成，而磁密是等效電路磁電式的關鍵一部分，磁密越小，創建一樣尺寸的電磁場需要的勵磁電也小。因而，異步電機的磁密不大，如中、小型電機的磁密一般僅為0.2~1.0Mm上下。
