相關三相異步電機出廠銘牌接線方法的接線方法，三相多線程電機接線圖：三相電機的三相電機定子繞阻每相繞阻都是有2個變壓器接地線頭，詳解了實際的繞阻路線接線方法。

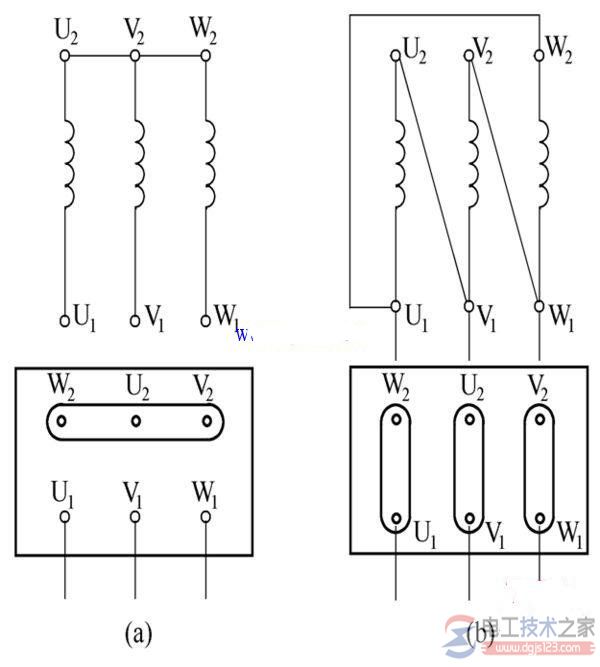

如下圖：
三相多線程電機接線圖：三相電機的三相電機定子繞阻每相繞阻都是有2個變壓器接地線頭。
一頭稱為始端 ，另一頭叫尾端。要求相繞阻始端用D 1表明，尾端用D 4表明；
第二相繞阻始端用D2表明，尾端用D5表明；
第三相繞阻首尾端各自用D3和D6來表明。
這六個變壓器接地線頭 引進接線端子的接線頭上，接線頭相對地標明D1～D6的標識，
三相電機定子繞阻 的六根邊緣可將三相電機定子繞阻連接成星型或三角形，星形接法是將三相繞阻的尾端串聯起來， 將要D4、D5、D6三個接線頭用金屬片相互連接在一起，而將三相繞阻始端各自連接三相溝通交流 開關電源，將要D1、D2、D3各自連接A、B、C相開關電源。
而三角形接法則是 將相繞阻的始端D 1與第三相繞阻的尾端D6相互連接，再連接一相開關電源；
第二相繞阻的 始端D2與相繞阻的尾端D4相互連接，再連接第二相開關電源；
第三相繞阻的始端D3與第 二相繞阻的尾端D5相互連接，再連接第三相電源。
即在插線板上把接線頭D1和D6、D2和D4、D3和D五分別用金屬片相互連接，再各自連接三相電。
一臺電機是連接成星型還是連接成三角形，應視生產廠家要求而開展，能夠 從電機出廠銘牌上查出。(電焊工天地 www.dgjs123.com)三相電機定子繞阻的首尾端是生產商事前設置好的，決不可隨意錯亂，但可將三相繞阻的首尾端一 起錯亂，比如將三相繞阻的尾端D4、D5、D6倒過來做為始端，而將D1、D2、D3做為尾端，但決不可獨立將一相繞阻的首尾端錯亂，不然將造成布線不正確。
假如接線端子中發 生布線不正確，或是繞阻首尾端搞錯，輕則電機不可以一切正常啟動，長期插電導致運行電流量過 大，電機發燙比較嚴重，危害使用壽命，重則損壞電機繞阻，或導致電源短路。
三相異步電機如果是△布線就沒有中性線，也就不容易有零線的接線端子排；星型得話:因為星型布線有一個中性線，當三相負載平衡時，此點的工作電壓為零，Ua Ub Uc=Um*sin(wt) Um*sin(wt-120°) Um*sin(wt 120°)=0，詳盡測算全過程省去，此點可配零線。假如三相相電壓為220V,則電動機每相繞阻上載入的工作電壓為220v。
再看線電流，因為 Ia Ib Ic=Im*cos(wt) Im*cos(wt-120 °) Im*cos(wt 120°)=0，故無需接零線，接了也不起作用嘛，又不穿過電流量。
不平衡也不接零線則由Ua/Za Ub/Zb Uc/Zc決策，此式并不等于0，故中性線產生偏位，電機定子上載入的相電壓也產生起伏，和原先三相負載平衡時對比，電流量仍在這三相負荷中流動性，但電流量也發生了起伏，例如某相注入，另兩相流出，但三相負荷中總電流量還是均衡的，依據是基爾霍夫電流定律也就是注入是多少，還排出是多少。
