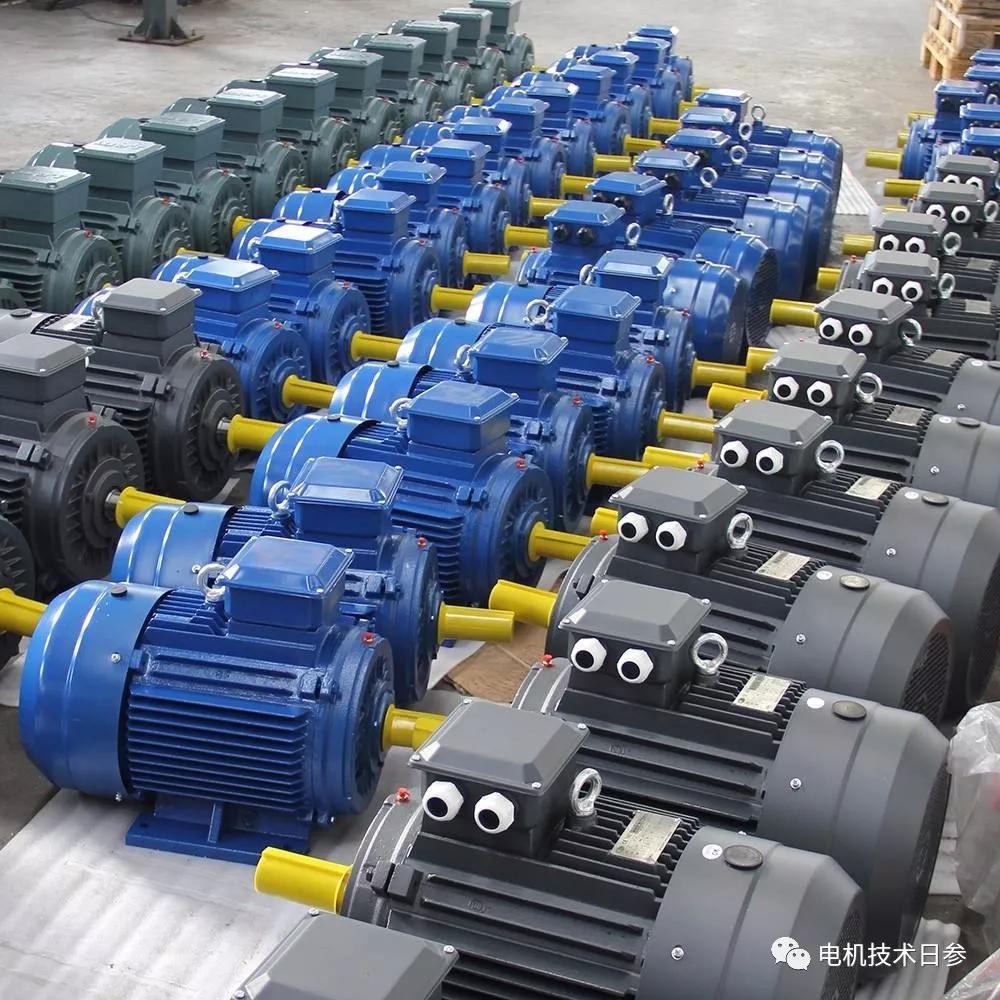

同一個三相電機可以三角形連接，對應低壓；也可以星形連接，對應高壓；高壓是低壓的三倍根數。比如一個380V三角形連接的電機，用星形連接的話，對應的電壓是660V，具體連接應該對應電源電壓。
仔細觀察還可以發現，小型電機多采用星形連接，大型電機采用三角形連接。我們還可以發現，起重冶金電機都采用星形連接方式。有人可能會問，除了對電源電壓的要求之外，電機本身的兩種連接方式有什么區別？
原則上星形連接電機不會有環流，理論上比三角形連接好。由于三相繞組不能絕對平衡，三相電壓總是略有差異，三角形內會形成環流，從而導致電機發熱和效率降低的問題。三角形連接有歷史原因，即所謂的星形——三角形啟動，既能有效降低啟動電流，又能降低啟動轉矩，所以只能在輕載或空載啟動狀態下使用。
我們可以看到風機水泵電機可以用星——三角啟動，但是起重機肯定不是星——三角啟動的，大部分吊裝都是通過繞轉子串聯電阻啟動的。這么麻煩是有原因的。當然，目前條件下的變頻起動已經完全解決了這類問題。

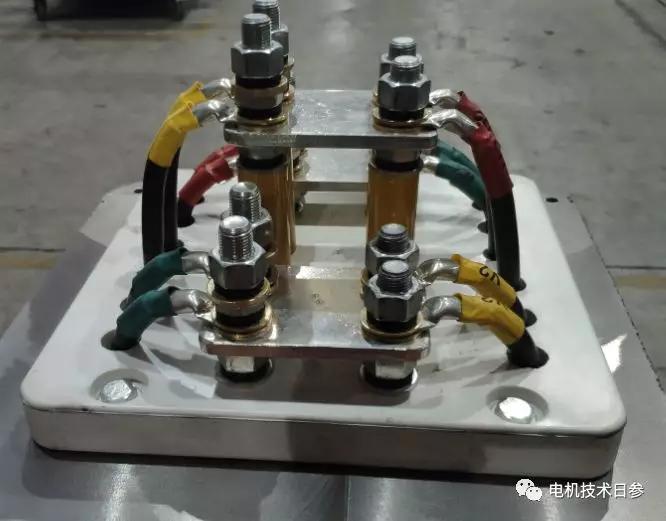

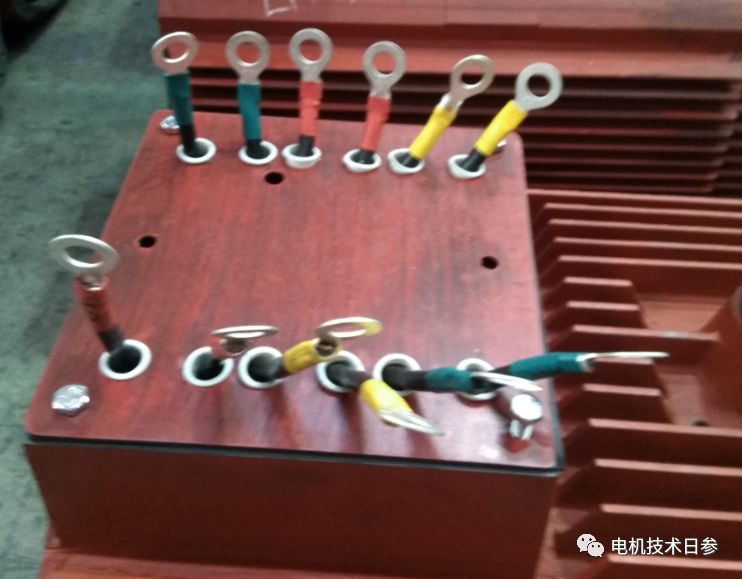

三角形連接采用三根火線，線電壓施加在相繞組上(完全稱為線電壓或外部饋線之間的電壓)；星形連接使用三根火線和一根零線，線電壓根數的三分之一施加到相繞組。兩者在使用上差別很大，主要看負載和電源。
無論是三線制還是四線制(不包括接地線)，三相電壓之間的電角度理想情況下相差120度。假設由于周期性干擾，負載端相繞組產生3N次諧波，3N*120=360N，說明三相3N次諧波的電壓相位完全相同。如果幅值相同，則三組線電壓的3N次諧波將被完全抵消，即線間電壓不存在3的整數倍諧波。
對于三角形連接，同相的3N個諧波電流在這個三角形內短路，鎖定在這個三角形內無限循環，形成環流。所以在諧波的情況下，可以根據電壓或電流中是否可能存在3N次諧波來選擇三角形或星形連接。
其實三行是從四行中抽象出來的。當N線完全沒有電流時，三條線等于四條線。因為我們的負載或電源實際上是三相完全平衡的，所以忽略地漏電流時中性線沒有電流。這樣的三端負載，可以通過星形——三角形，也就是三角形連接，轉換成三角形電路。
當負載不平衡或電壓不平衡時，負載中點與電源中點之間實際存在電位差，負載電壓會波動。如果電源中性點接地，此時必須隔離負載。如果電源接地不慎，漏電保護輕微時會立即跳閘，嚴重時會燒壞設備。這樣，如果這兩點“短路”，也就是在這條線上產生一部分電流，把這個不相等的電位強制到一個電位點上，就可以接地而沒有漏電的風險，電磁兼容就更容易做好。這條“短路線”是中線，是星形連接。
以上非官方內容僅代表個人觀點。
