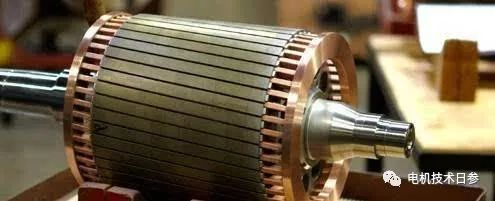

鼠籠式轉子的焊接質量(主要是焊接電阻和機械強度)難以準確測試。一般檢查方法多為目測，但并不是說目測就能發現所有問題，目前還沒有其他簡單可靠的方法。因此，需要要求操作人員嚴格遵守工藝規定，盡努力防止焊接過程和操作中的缺陷。女士，今天我將與您分享這種轉子的常見缺陷和原因，并介紹一種簡單的檢查方法。
1主要缺陷及產生原因分析
焊縫填縫不良（未焊透）
主要原因有：(1)零件表面清理不好；(2)鼠籠特別是端環加熱溫度不夠，焊料流動性差；(3)助焊劑不起作用，或與焊料配合不當；(4)端環槽尺寸超差，配合間隙過大或過小。
焊料只在一面填滿間隙，背面沒有圓根
主要原因有：(1)加熱不均勻，端環熱透不完全，(2)配合間隙過小(包括受熱膨脹造成的間隙過小)；(3)通量不好。
氣孔
一般原因是：(1)焊劑或焊料潮濕，釬焊時焊縫釋放氣體；(2)釬焊時溫度過高，使籠條或端環燃燒熔化，焊縫金屬過熱。銅在液態下能溶解更多的氫。如果冷卻凝固速度過快，氫氣和氫氣不會逸出，進而形成氣孔。同時，液態銅容易氧化生成氧化亞銅Cu2O。當溶于銅溶液的氧化亞銅遇到氫氣或一氧化碳時，會發生以下化學反應：
Cu2O H 2=2 Cu2 H 2O
氧化亞銅二氧化碳=2氧化亞銅二氧化碳
上述反應產生的水蒸氣和二氧化碳不溶于銅液，當焊縫金屬凝固時，如果不是全部逸出，就會形成氣孔。
裂紋
原因：(1)焊縫未完全凝固時，端環和籠條移位；(2)焊接應力過大導致銅及其合金導熱性強(紫銅的導熱性比低碳鋼高8倍左右)，線膨脹系數幾乎比低碳鋼高50%，所以收縮率大。操作不當(如預熱不均勻、焊接順序錯誤等。)容易產生嚴重的變形，由于內應力的增加，接頭的薄弱部位可能出現裂紋；(3)由于金屬內部氣體造成的高壓；(4)溫度過高，導致焊縫區附近金屬強度降低；(5)焊料選擇不當。
連接面外有焊料堆積
主要是加熱不均勻造成的。如果籠條或端環過熱，焊料將流向較熱的部分。
2焊接鼠籠轉子的質量檢查

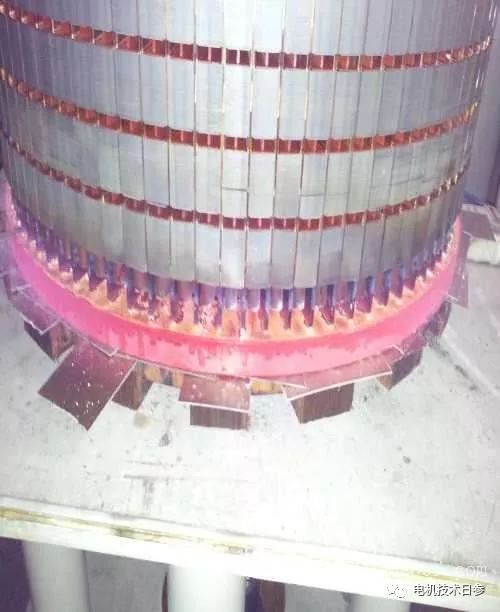

焊接鼠籠的質量檢驗包括焊前檢驗、焊中檢驗和焊后轉子檢驗。
焊前檢查
檢查圖紙和工藝文件是否齊全，檢查焊料、焊劑、棒材和端環的質量，檢查設備和工具是否整齊完整，并識別焊工的操作水平。目的是提前預防或減少焊接鼠籠式轉子的缺陷。
焊接生產中的檢查
包括設備操作，焊接規范是否正確，焊接輔助時的自檢等。目的是及時發現和預防釬焊過程中的缺陷，操作人員對產品質量高度的責任感和對工藝規程的認真執行在這里起著決定性的作用。
焊接后的轉子檢查
這是焊接鼠籠轉子的終檢查。可分為破壞性檢驗和非破壞性檢驗。無損檢測主要包括外觀檢查和內部質量檢查。目視檢查是一種簡單且廣泛使用的檢查方法。焊接鼠籠轉子除了檢查外形尺寸外，主要檢查焊接質量。清理完釬焊縫表面的熔渣和污物后，用肉眼或放大鏡檢查釬焊縫是否有肉眼可見的缺陷，如氣孔、裂紋、填充不滿意等。
3一般檢查方法
焊接鼠籠式轉子的內部質量檢驗可采用鑄鋁轉子的質量檢驗方法和裝置。也可以用微歐姆表測量籠條的有效電阻，從而簡單準確地測量焊點的缺陷。針狀插入桿直接插入端環附近的籠條端部。當焊點完好無損時，微歐姆表測量所有平行籠條的總電阻，當籠條在焊點處斷裂時，微歐姆表測量一個籠條的有效電阻。只要電阻值超過正常值的1.5倍，就可以考慮對籠條進行返工。
只有當焊接鼠籠式轉子的結構、工藝或材料發生重大變化時，才能進行破壞性檢查。如焊縫和焊接接頭的機械性能試驗，焊接鼠籠式轉子的壽命試驗等。旨在全面驗證焊接鼠籠式轉子的機電性能和焊接質量，這些試驗往往與電機的型式試驗相結合。
以上非官方內容僅代表個人觀點。
