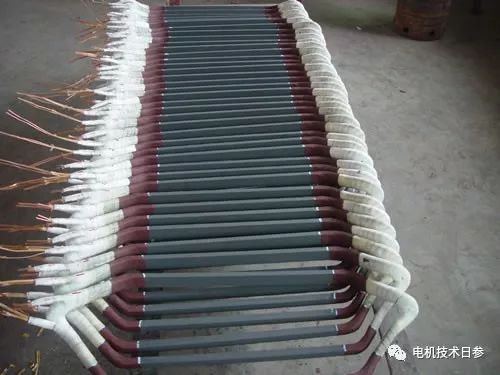

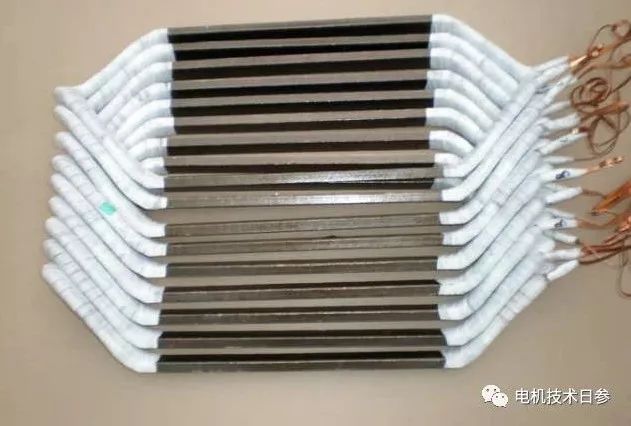

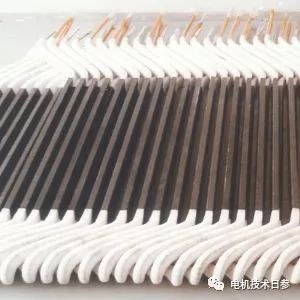

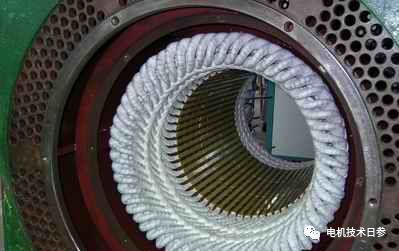

高壓電機制造中復雜、關鍵的環節是電機的線圈制造，其中匝間耐壓試驗必不可少。有的電機廠家采用抽樣檢查的方式對線圈進行檢測，很多電機廠家采用逐個線圈檢查的方式來保證高壓電機電氣性能的符合性。

對于額定電壓為3000V-15000V的電機，浪涌電壓等級按標準規定的公式計算，數值取整，可分為兩種情況：規定的雷電浪涌電壓和規定的陡波前浪涌電壓;對于額定電壓等級(3，3.15，3.3，4，6，13.8，15)一般來說，標準給出了規定的浪涌電壓等級和工頻電壓(有效值)的具體值和公式，分為雷電浪涌電壓、陡波前浪涌電壓和工頻電壓三種情況。

標準雷電沖擊耐受電壓

雷電沖擊電壓是通過人工模擬雷電流的波形和峰值，使電氣設備絕緣承受雷電沖擊電壓的能力。根據雷電放電的測量結果，認為雷電波的波形是一個單極雙指數曲線，波頭長幾微秒，波尾長幾十微秒。大部分雷都是負極性的，世界各國的國家標準將標準雷電沖擊波標注為：視在波頭時間T1=1.2s，也稱波頭時間;視在半波峰值時間T2=50s，也稱為波尾時間。實際測試裝置產生的電壓峰值和波形與標準波的允許偏差為：峰值，3%;頭部時間，30%;半波峰值時間，20%;標準閃電波形通常表示為1.2/50 s。

當指定標準雷電沖擊電壓時，根據公式(1)計算相加的沖擊電壓，并四舍五入到千位數。

UPL=4UN+5…………(1)

在公式(1)中：

upl-施加的脈沖電壓，千伏;

被測線圈所屬電機的額定電壓，千伏。

陡波前沖擊電壓

根據0.2 s的表觀波前確定水平。當指定陡波前的沖擊電壓時，根據公式(2)計算并舍入施加的沖擊電壓。

UPD=0.65(4 UN +5)=0.65 UPL…………(2)

在公式(2)中：

UPD——沖擊電壓，千伏;

UN——被測線圈所屬電機的額定電壓，千伏。

工頻耐壓試驗

當規定了工頻耐受電壓時，根據公式(3)計算相加的沖擊電壓并四舍五入。該方法是電機制造商常用的測試方法。

US=UN +…………()

在公式(3)中

Us——施加的脈沖電壓，千伏;

UN——被測線圈所屬電機的額定電壓，千伏。

線圈匝間和主絕緣間耐壓的試驗方法

匝間測試

使用匝間計在線圈兩端之間施加脈沖電壓5次。施加的脈沖電壓的峰值由等式(2)獲得。

低主絕緣耐壓試驗

用工頻電壓或沖擊電壓測試主絕緣的耐沖擊水平。測試時，將待測線圈嵌入槽內或用接地導電帶纏繞在線圈的直線部分。為了操作方便，很多電機廠家采用鋼球法，即線圈的直邊嵌入直徑不超過1毫米的鋼球中。

(1)在工頻電壓試驗中，在線圈的引出端和地之間施加(2UN 1)千伏的加工頻率電壓。1分鐘后，以1 kV/s的速度增加電壓，達到2(2 UN 1)千伏，然后以至少1kV/s的速度立即將電壓降至零。在測試過程中沒有發生擊穿，以滿足要求。

(2)沖擊電壓試驗：在線圈端子和地之間施加沖擊電壓。沖擊電壓的波前時間為1.2s，沖擊次數為5次。測試電壓的峰值由公式(1)計算。
