接地絕緣性能是任何電氣產品的必要性能要求，電機產品也不例外。電機的帶電部分應通過必要的絕緣介質與其他部分有效隔離。不同的絕緣結構涉及不同的絕緣材料。

電機產品的接地絕緣故障按位置可分為繞組與鐵芯、繞組與軸(對于繞線轉子電機)、繞組與底座、繞組與端蓋、引線及相關部件的接地絕緣故障。

01繞組與鐵芯的對地絕緣故障

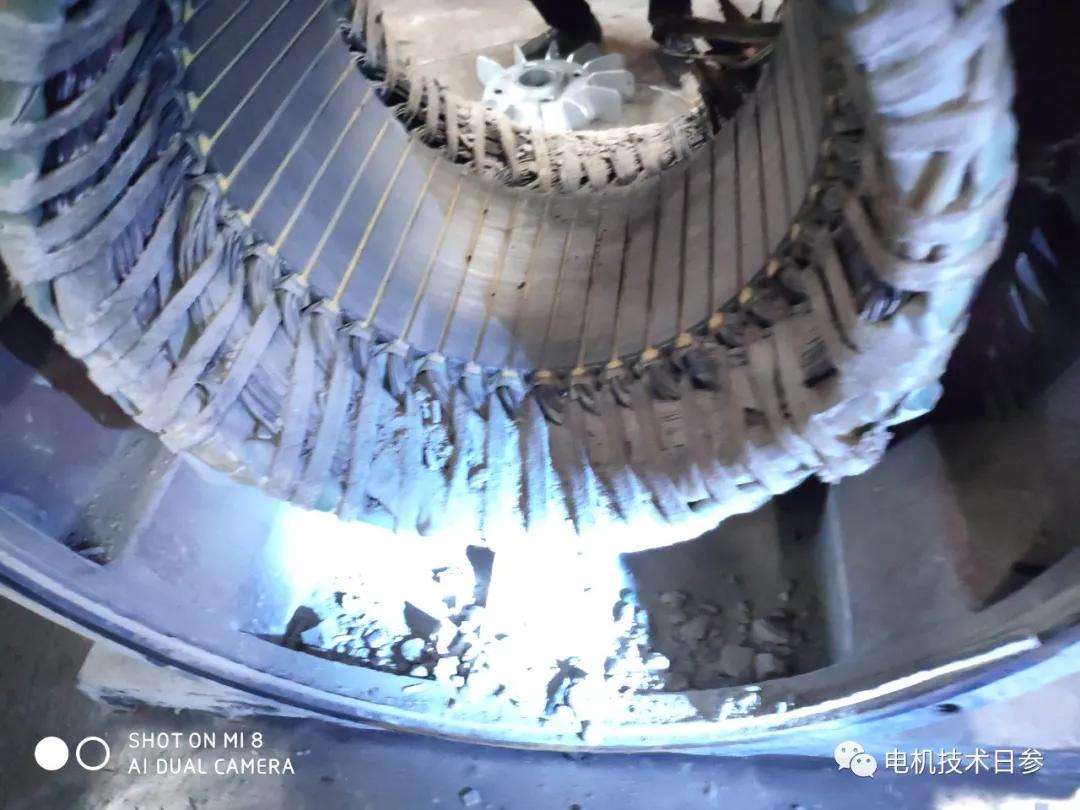

繞組和鐵芯對地絕緣故障時，大部分槽口位置，大多與鐵芯彈跳和繞組端部擴口及整形有效有關，特別是對于繞組槽填充率高的產品，這類問題更為嚴重。繞組接地的另一個位置在槽中。產生這個問題的主要原因可能是鐵芯槽內不平整、有異物，導致槽底絕緣損壞，或者槽內絕緣尺寸不符合或歪斜。

對于不同的絕緣處理工藝，修復的可能性不同；電機廠家大多采用真空壓力浸漆，絕緣漆固化后變成不可還原的固體，很難修復，尤其是鐵芯槽內的絕緣故障，基本無法修復。對于繞組與鐵芯槽口之間的接地故障，由于槽口形狀的特殊性，在發生接地故障時，極有可能是電磁線的漆膜已經損壞，即使修復了接地絕緣故障，匝間絕緣也更有可能。

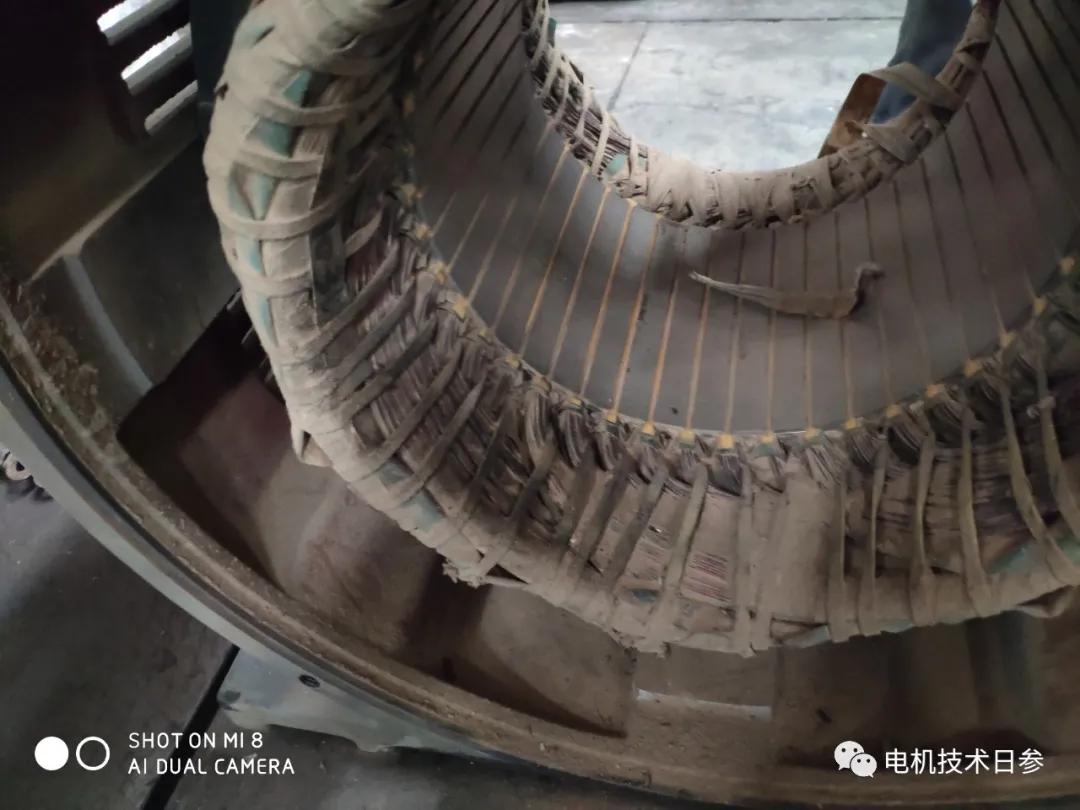

00-1010理論上，電機繞組端部與底座和端蓋之間沒有實質性接觸，即繞組與底座和端蓋之間有一定的空間距離。然而，當物理空間緊張時，尤其是繞組端部的成型不規范時，電機定子壓入基座后，尤其是組裝成整機后，繞組與基座或端蓋之間會發生實質性接觸，非常容易造成對地絕緣失效。

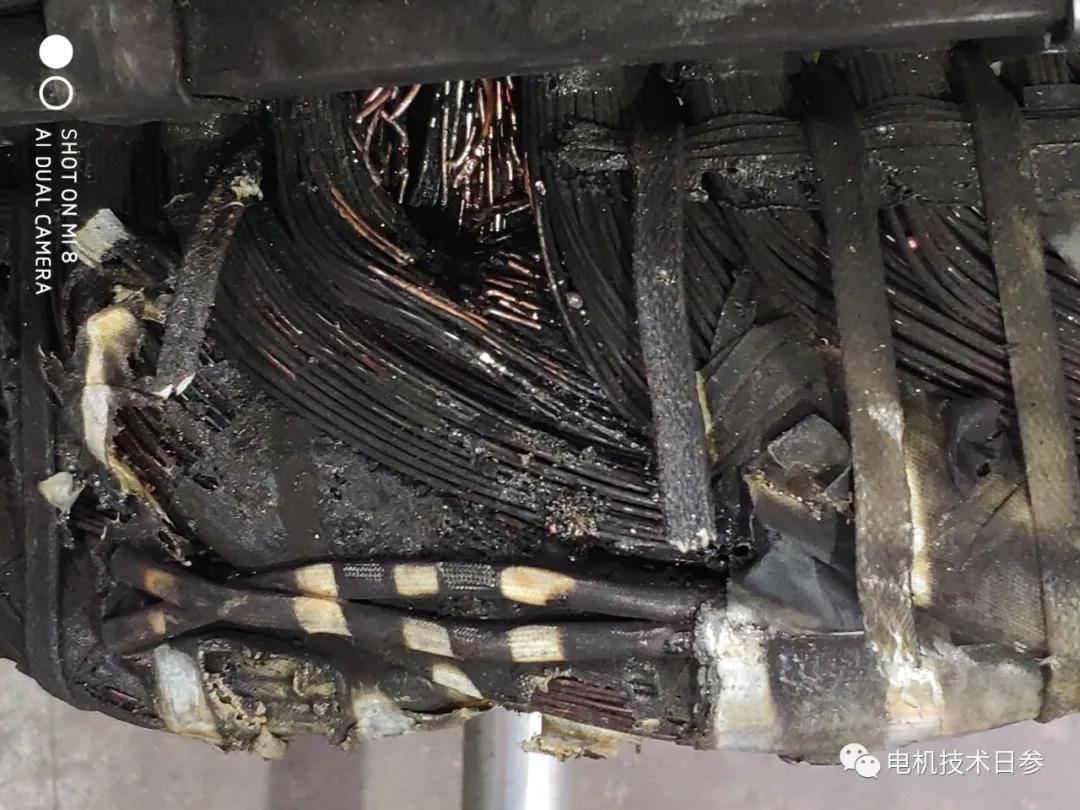

這類故障一般具有一定的規律性，是產品規格的集中規律性，第二是接地故障點相對固定的規律性。這類故障點多集中在繞組引線與主線的焊接處，以及引線退出底座的位置。

為了避免這類問題，繞組加工的可制造性非常重要；開口位置、尺寸以及相對于底座出口的位置

位置控制，以及引接線的分布處理，都會影響終的整體效果。

03轉子繞組的對地絕緣故障

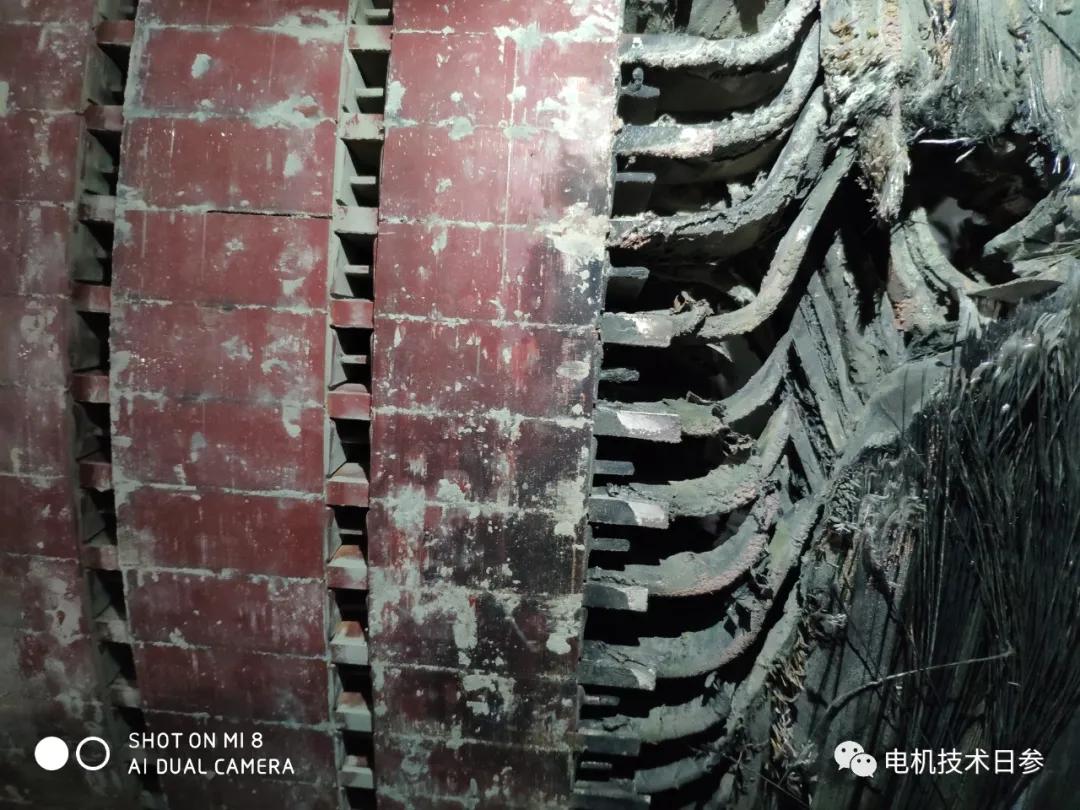

轉子繞組的對地絕緣故障，是繞線式轉子特有的故障類型，槽內的對地絕緣故障與定子的槽內對地故障原因相似，繞組與軸的對地故障主要集中在繞組端部，當端部整形不良，或金屬性轉子支架制造質量較差時，都會導致對地絕緣故障。

04引接線的對地絕緣故障

無論定子引接線還是轉子引接線，都要經過一定的路徑，當所經過的路徑中存在尖銳的毛刺或銳邊，都可導致引接線絕緣護套破損，造成直接對地故障。

對于定子部分，機座出口位置容易出現該類故障，主要原因是機座毛坯質量較差；而對于轉子部分，特別是通過深孔引出的情況，引線進深孔位置、引線出軸孔的位置都是容易出問題的部位；特別要強調的是，機械加工中的金屬屑，裝配過程的野蠻操作都是引接線對地故障的大敵。

從對地故障的解剖分析發現，對地故障由典型的人為性因素導致，材料選擇固然重要，但工藝的精細化和規范化要求和落實，是規避該問題有效的手段。
