電機有哪些性能參數指標 1異步電動機主要數據

階段數

額定頻率(赫茲)

額定功率千瓦

額定電壓v

額定電流a

絕緣等級

額定速度(極數)r/min

防護性能

冷卻模式

2異步電機主要技術指標

a)效率:電動機的輸出機械功率與輸入電功率之比，通常用百分?jǐn)?shù)表示。

b)功率因數COS:電動機輸入有效功率與視在功率的比值。

c)堵轉電流IA:電機在額定電壓、額定頻率、轉子堵轉時，從供電回路輸入的穩態電流的有效值。

d)堵轉轉矩TK:額定電壓、額定頻率下，轉子堵轉時電機產生的轉矩的小測量值。

e)轉矩TMAX:在額定電壓、額定頻率和工作溫度下，電機在不突然減速的情況下產生的轉矩。

f)噪聲：電機空載穩態運行時加權聲功率級的值dB(A)。

g)振動：電機空載穩態運行時振動速度的有效值(mm/s)。

3電動機主要性能中分為：一是起動性能；二是運行性能。

起動性能包括起動轉矩和起動電流。

一般起動轉矩越大越好，起動電流越小越好。在實踐中，起動轉矩倍數(起動轉矩與額定轉矩之比Tst/Tn)和起動電流倍數(起動電流與額定電流之比Ist/In)通常用于檢查。當電機處于靜止?fàn)顟B(tài)時，在某一電流值下提供的轉矩與額定轉矩的比值代表了電機的起動性能。

運行性能包括：效率、功率因數、繞組溫升(絕緣等級)、轉矩倍數Tmax/Tn、振動、噪聲等。

效率、功率因數和轉矩倍數越大越好，而繞組溫升、振動和噪聲越小越好。

起動轉矩、起動電流、效率、功率因數和繞組溫升是電機的五項性能指標。

電動機計算常用的公式 1.電機定子磁極速度n=(60頻率f)極對數p

2.電機額定功率P=1.732線電壓U電流I效率功率因數COS

3.電機額定轉矩T=9550額定功率P額定轉速N

防護型式IPXX

(GB/T 4208外殼防護等級(IP代碼))

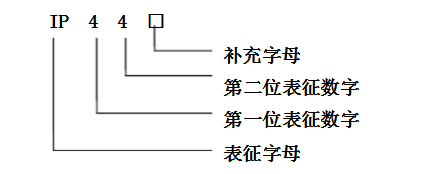

保護標志由字母IP和兩個代表保護級別的令牌數字組成。位數字表示：防止人體接觸或接近機殼內的帶電部件和接觸機殼內的轉動部件(光滑轉軸及類似部件除外)，防止固體異物進入電機(表示防塵等級)。第二位數字表示：防止電機進水造成的不良影響(表示防水等級)。

對于特殊應用和適用于規定氣候條件的電機，外殼防護等級的表示方法由三部分組成：表示字母、兩位數表示數字和補充字母。

1、位表征數字表示外殼對人和殼內部件提供的防護等級。

位代表數字表示的保護級別。

描述：

1)表中第2欄的簡要說明不作為保護類型的規定。

2)表示號為1、2、3、4的電機所能防止的固體異物包括形狀規則或不規則的異物，其相互垂直的三個尺寸均超過“含義”欄中相應的規定值。

3)防塵等級為一般防塵。當粉塵的顆粒大小和性質(如纖維狀或顆粒狀)已經規定時，試驗條件應符合制造商和用戶之間的協議。

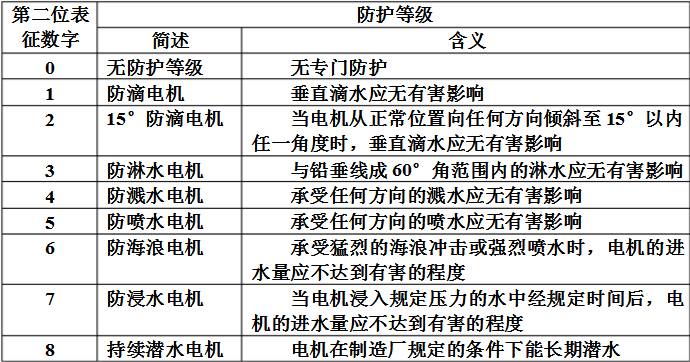

2、第二位表征數字表示由于外殼進水而引起有害影響的防護等級。

第二位數字代表數字所指示的保護級別。

3、補充字母

當保護內容增加時，可用第二位數字后的補充字母表示。如果使用多個字母，則按字母順序排列。

對于適用于特定氣候條件并具有額外保護功能或措施的開放式風冷電機，可以使用字母W。

4、常用電機的防護等級有：

IP23:防止大于2.5 mm的固體進入，與垂直方向成60以內的角度噴水，對電機應無影響。

IP44:防止大于1mm的固體進入，防止水向任何方向飛濺，對電機應該沒有影響。

防爆電機的外殼防護等級不低于IP44。

IP54:它可以防止觸摸或接近電機的帶電或旋轉部件，不能完全防止

IP55:能防止觸摸或接近電機的帶電或轉動部分，不能完全防止灰塵進入，但進入的灰塵量不足以影響電機的正常運行，從任何方向向電機噴水都不應有有害影響。

防塵電機的防塵外殼防護等級不低于IP55，防塵外殼防護等級不低于IP65。

一般來說，電機冷卻方式的選擇是基于電機的功率和安裝使用現場的條件。冷卻方式選擇的原則是：考慮到電機的獨立性，電機冷卻方式可以采用自風扇冷卻代替強制冷卻，風冷代替水冷。2000KW以下的電機一般采用風冷方式，結構簡單，安裝維護方便。功率大于2000KW的電機由于散熱損失大，需要較大的冷卻風量，導致電機噪音過大。如果采用內部風道自帶風機循環空氣，外部冷卻介質為循環水，電機的冷卻效果更好，但需要循環水站和循環水通道，維護量略大。

電動機轉速當頻率一定時，電機的額定轉速與電機的極數有關。極數越多，電機的額定轉速越低。同步電機常用4~20極，極數多可達60極。

電機極數與轉速的對應關系為：

這里：n——電機定子磁場同步速度

F——電源頻率(50Hz或60Hz)

P——電機極數(偶數)

電機速度分為定子磁場速度和轉子速度。當轉子速度與定子磁場速度相同時，為同步速度。當工頻為50H時，為3000、1500、1000、750、600、500轉/分。對于異步電動機來說，實際的轉子轉速總是比定子磁場速度慢，從而產生一定的轉差率(轉差率與定子磁場速度之比稱為轉差率)，所以異步電動機的額定轉速約為2980、1490、990、745r/min。

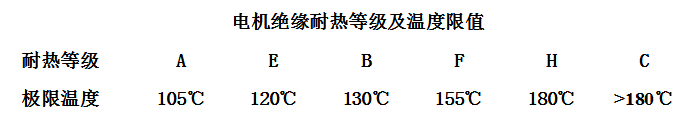

電機絕緣等級電機絕緣結構是指由不同絕緣材料、不同組合、不同制造工藝制成的電機絕緣零件的結構類型。電機的絕緣系統大致分為：絕緣電磁線、槽絕緣、相間絕緣、浸漆、繞組引線、接線絕緣端子等。電機的絕緣耐熱等級和溫度極限見下表：

過去，電機常用的絕緣等級是B，目前，常用的絕緣等級是F，H絕緣正在陸續被采用。

絕緣按耐熱等級分級，在其極限溫度下，正常運行條件下，應能保證長期使用。一般來說，電動機在正常運行條件下的使用壽命約為20年。絕緣材料的使用壽命與使用溫度的關系是：電機運行溫度每升高10，絕緣壽命減半。

因環境溫度和海拔高度變化對電機功率的修正

根據GB755 《旋轉電機 定額和性能》，額定輸出功率的環境條件是環境溫度不超過40，海拔不超過1000米。如果電動機的實際運行環境條件超過上述標準，電動機的實際有效輸出功率可按下列公式計算并修正：

實際輸出功率=額定輸出功率溫度系數海拔系數。

當計算結果表明實際有效輸出功率大于額定功率時，應采用標準電機降低負荷，或與電機制造廠協商進行特殊設計制造，以滿足現場運行要求。
