沒有三相電的地方，我們一般用單相電機，220V供電；定子上有兩相繞組，起動繞組(也稱為輔助繞組)和主繞組。這兩個繞組在空間上相隔90度，在起動繞組上串聯一個電容器。由于電容的移相作用，通電后會產生旋轉磁場，帶動轉子旋轉。本文主要講兩種常見的電機。

1.單相電機示意圖

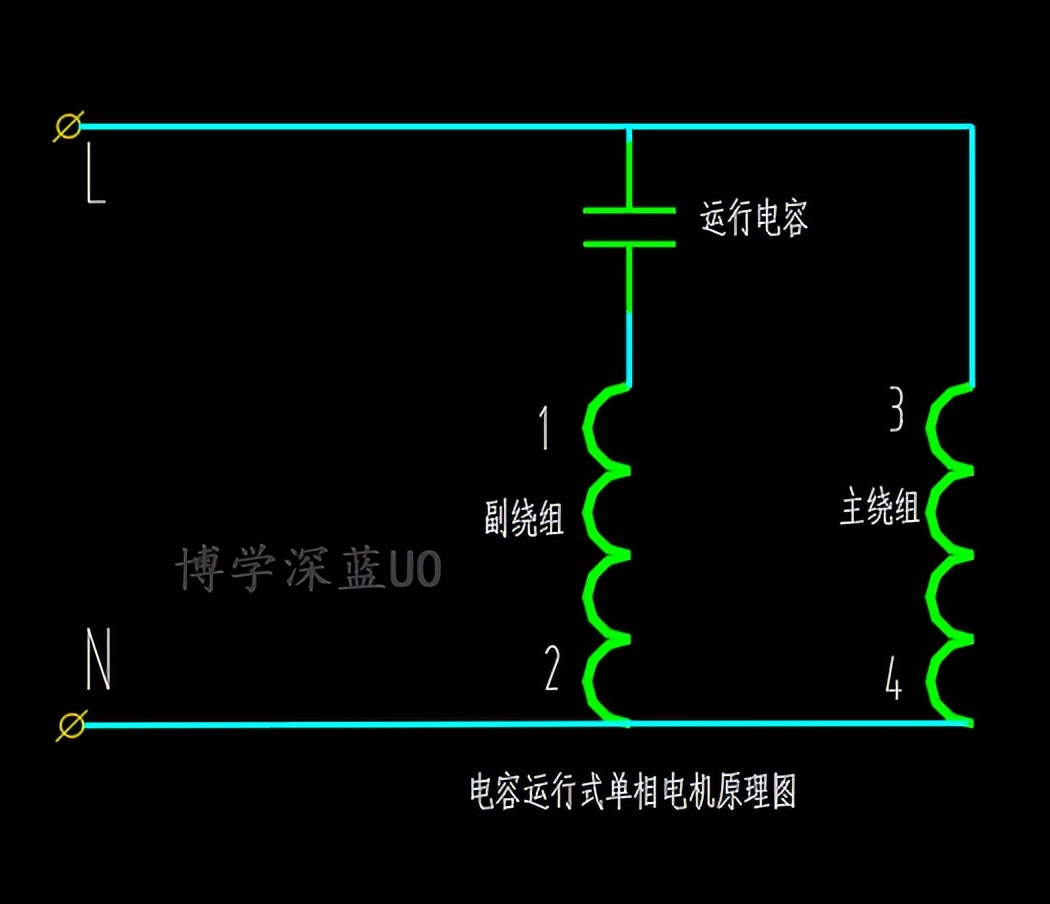

1.小功率單相電機，如電風扇、洗衣機等，有如下原理圖。

種畫法

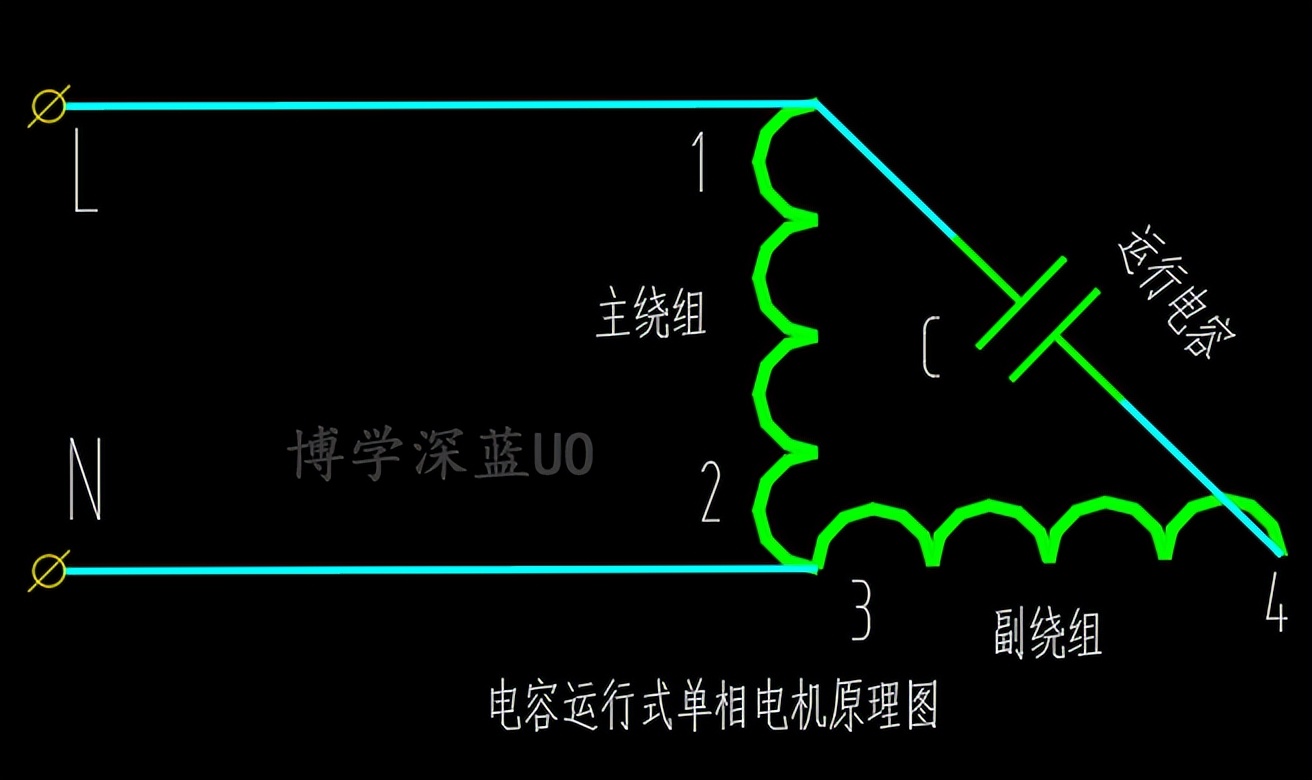

第二種示意圖繪制方法

第二種噴漆方法

兩種畫法，只是部件看起來位置不同，但原理是一樣的。這種電機繞組有一個特點，就是主副繞組相同。

如上圖所示，主繞組由電源直接供電，輔助繞組由電容c供電，由于電容的相移，電機繞組產生旋轉磁場啟動電機。啟動后，電容器也參與電機的運行。這種電容也參與運算。我們稱之為電容運轉電機，適用于小功率電機。如果電容變小，電機會變得啟動困難，轉動緩慢，這就是產生這個電容的原因。

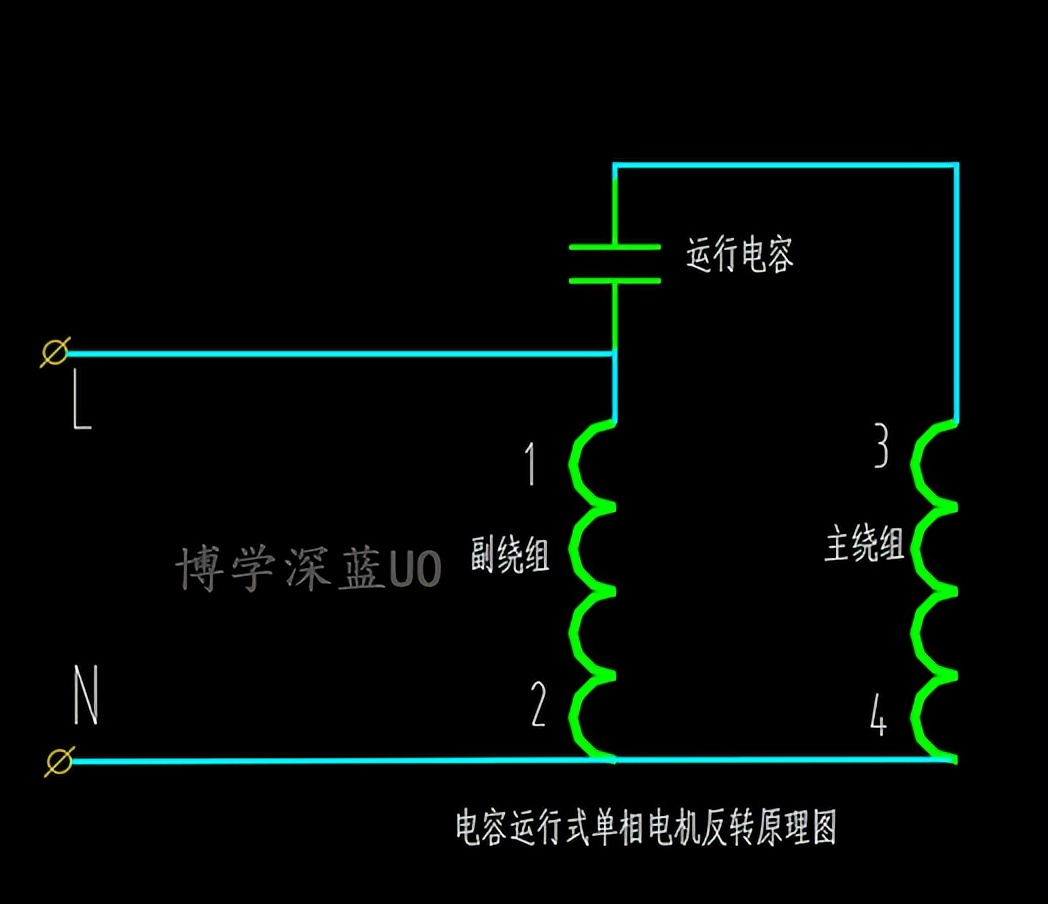

2.要反轉馬達，很簡單。因?yàn)閮蓚€(gè)繞組是一樣的，只要把電容串聯在主繞組上，磁場就會反向。只換了一根線把電源L接到電容的另一端，電容就會串聯到主繞組上。如下圖

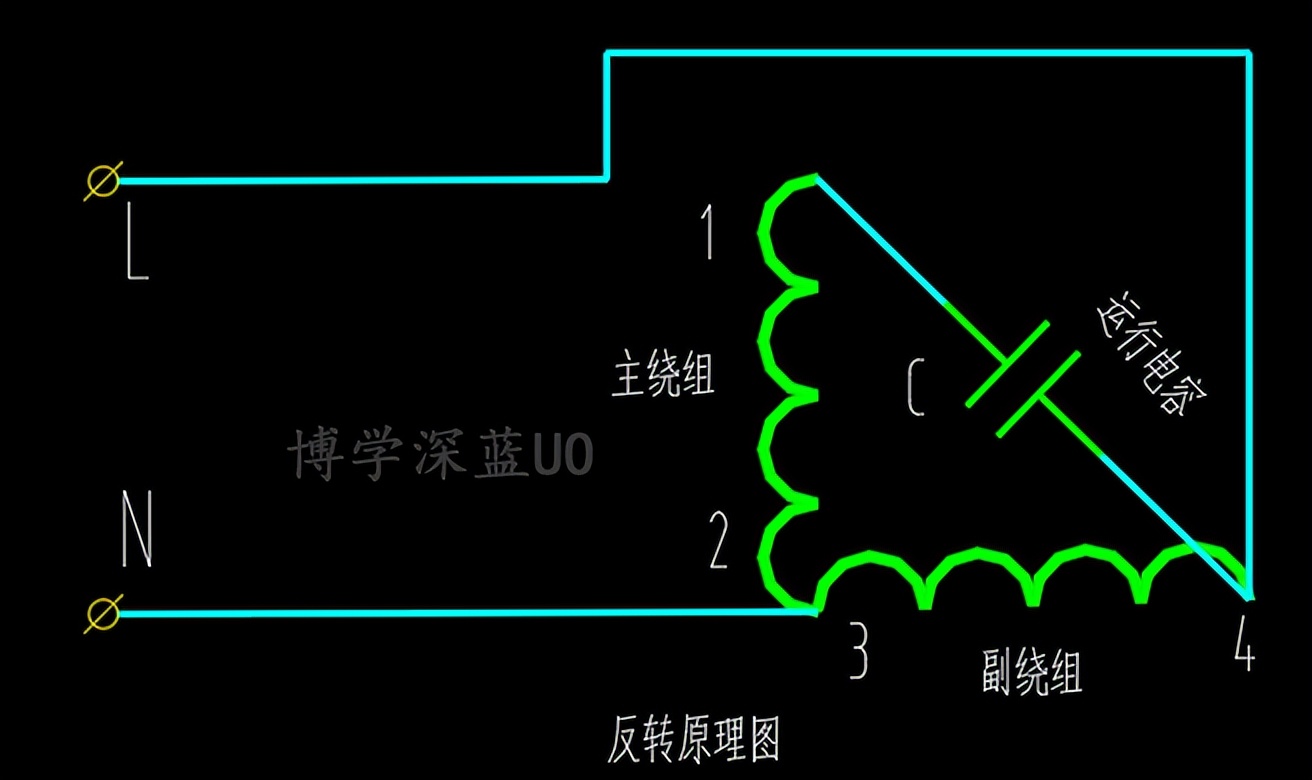

第二種反向原理圖繪制方法

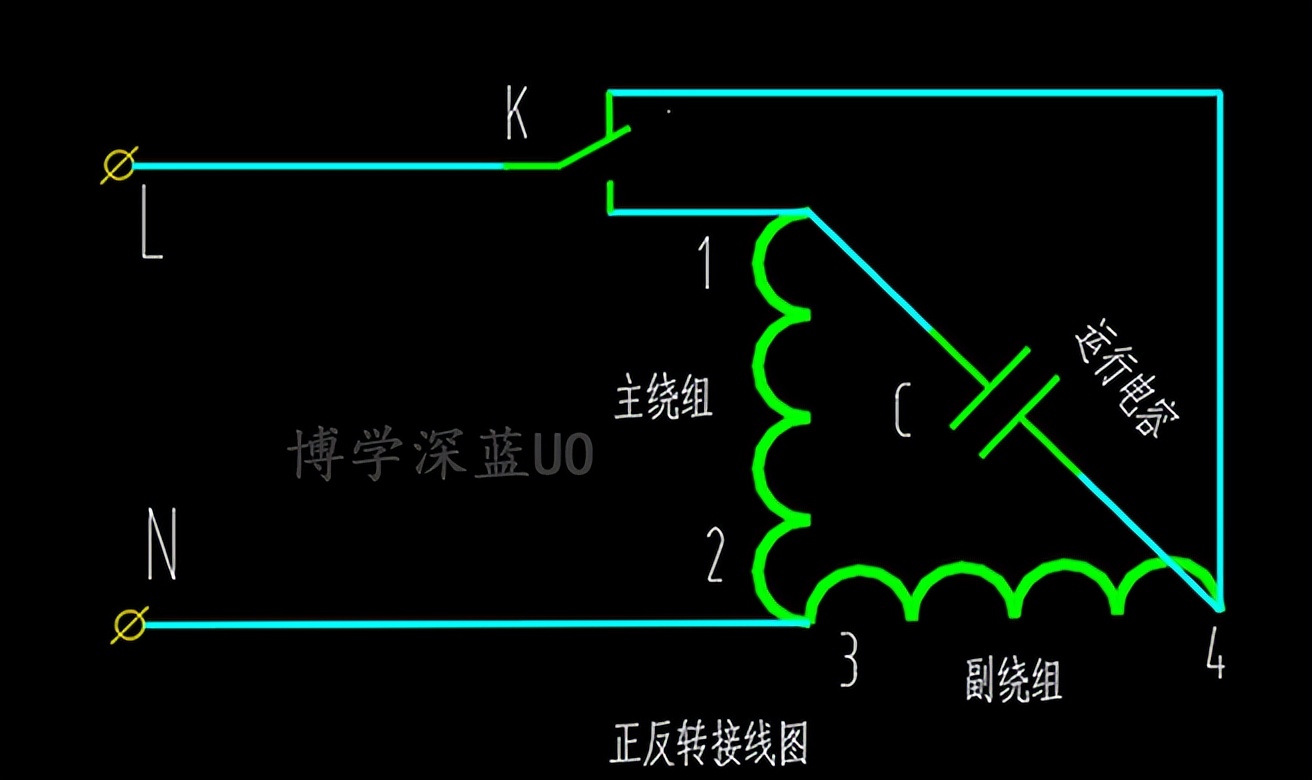

3.正向和反向接線圖如下

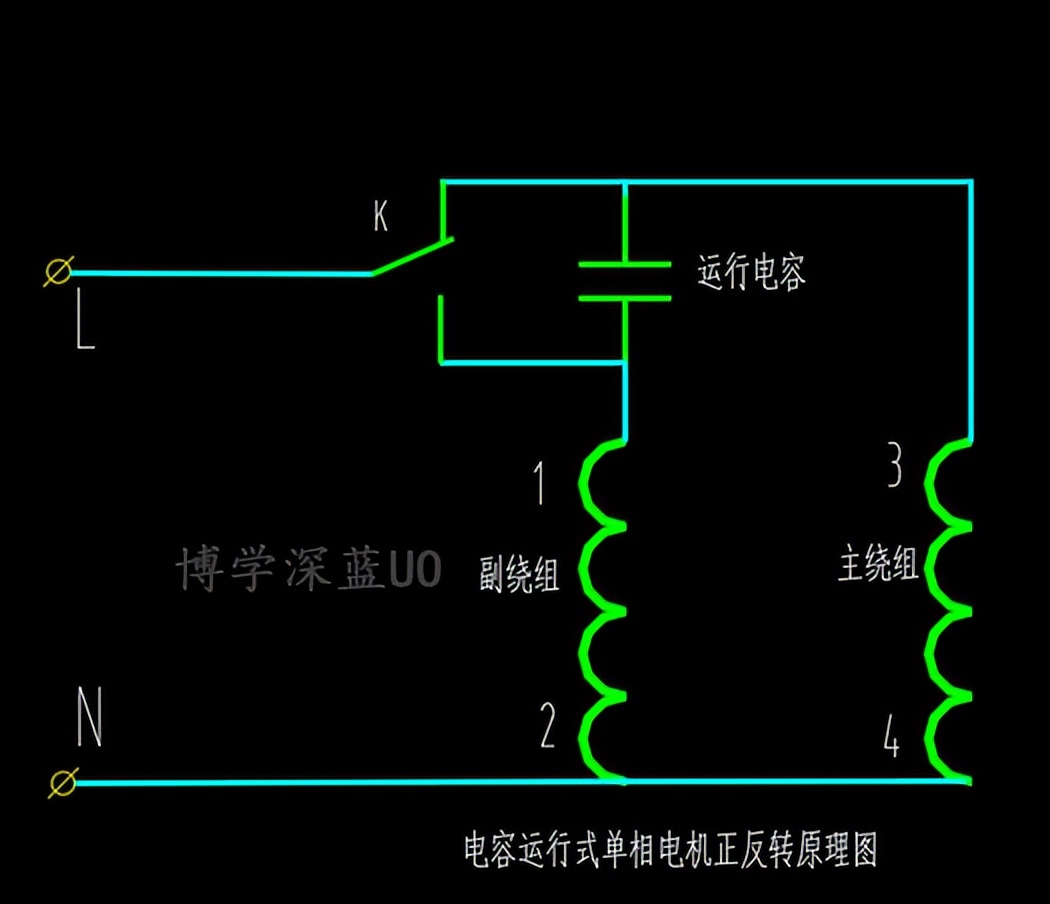

正反轉示意圖

第二種繪畫方法

第二種畫法是正反

電機正反轉由開關k轉換，這就是洗衣機電機正反轉的原理。不是很簡單嗎？

我舉例的目的是想告訴大家，有些電路圖的畫法不同，但其實原理是一樣的。

其次，我們來看看雙值電容單相電機(也叫電容起動電機)是如何實現正反轉的。

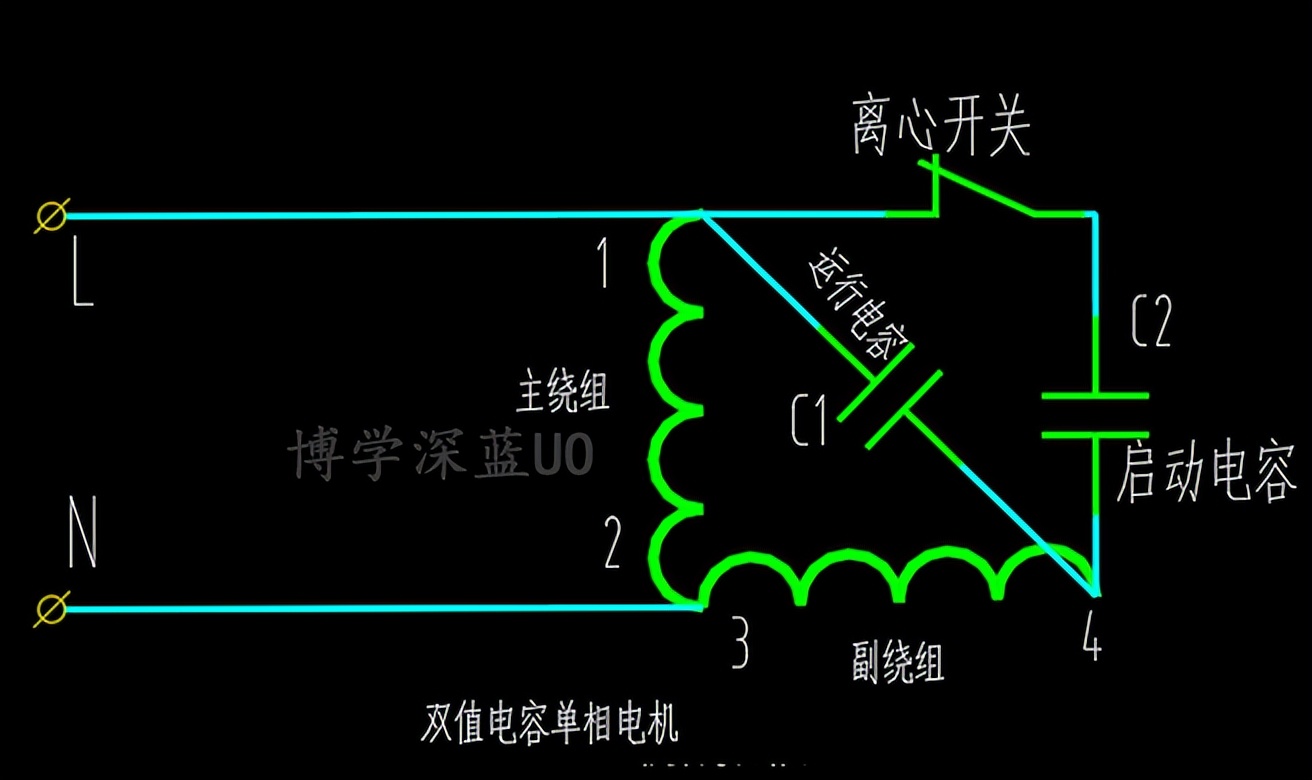

1.示意圖如下

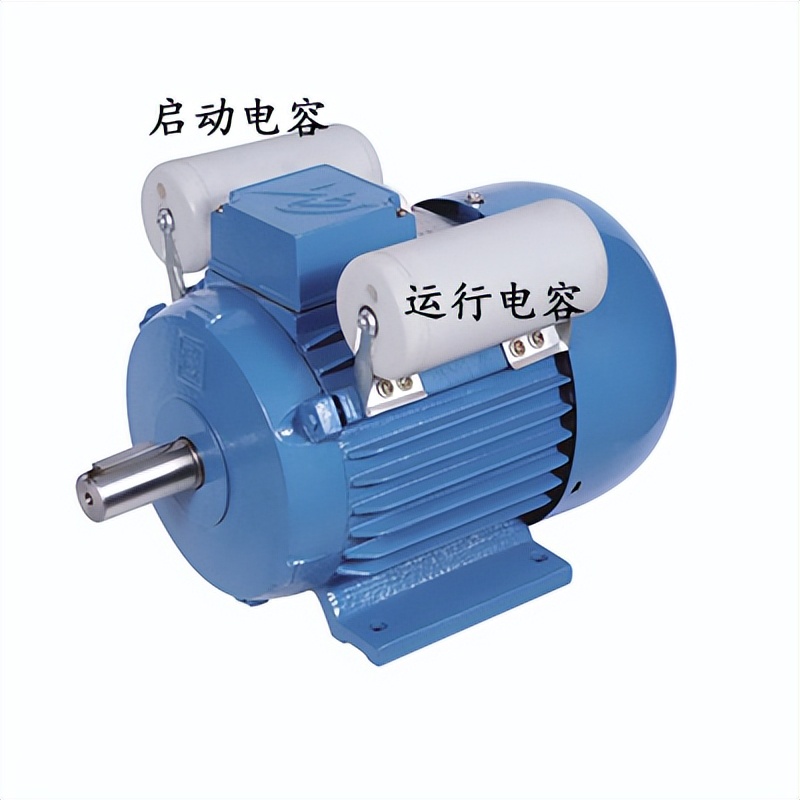

雙值電容單相電機有兩個電容，一個容量大的是起動電容，與運行電容并聯。當起動轉矩較大時，正常起動后，在離心開關的作用下斷開電路，不參與運行。另一個是運行電容，容量很小。

這種結構的單相電機具有良好的起動性能、運行穩定性和高功率。從1000多瓦到2千瓦，在沒有三相電的地方廣泛使用。

離心開關的物理圖如下圖所示。

離心開關主要安裝在電機的轉子上。當轉子靜止時，開關打開，啟動后，開關斷開電路。離心開關主要用于控制單相電機的啟動電容。

3.如何用二值電容控制單相電機的正反轉？原理圖很簡單。

1、向前旋轉

前進地圖

2。反接：這種電機的主副繞組是不一樣的，所以不能再在主繞組中串聯電容反接。這個要特別注意！

如果要改變電機的旋轉方向，只需切換主繞組或輔助繞組的兩個出線端子即可。我們將主繞組的兩個輸出端子顛倒，一個端子連接到N. 2端子L如下圖所示

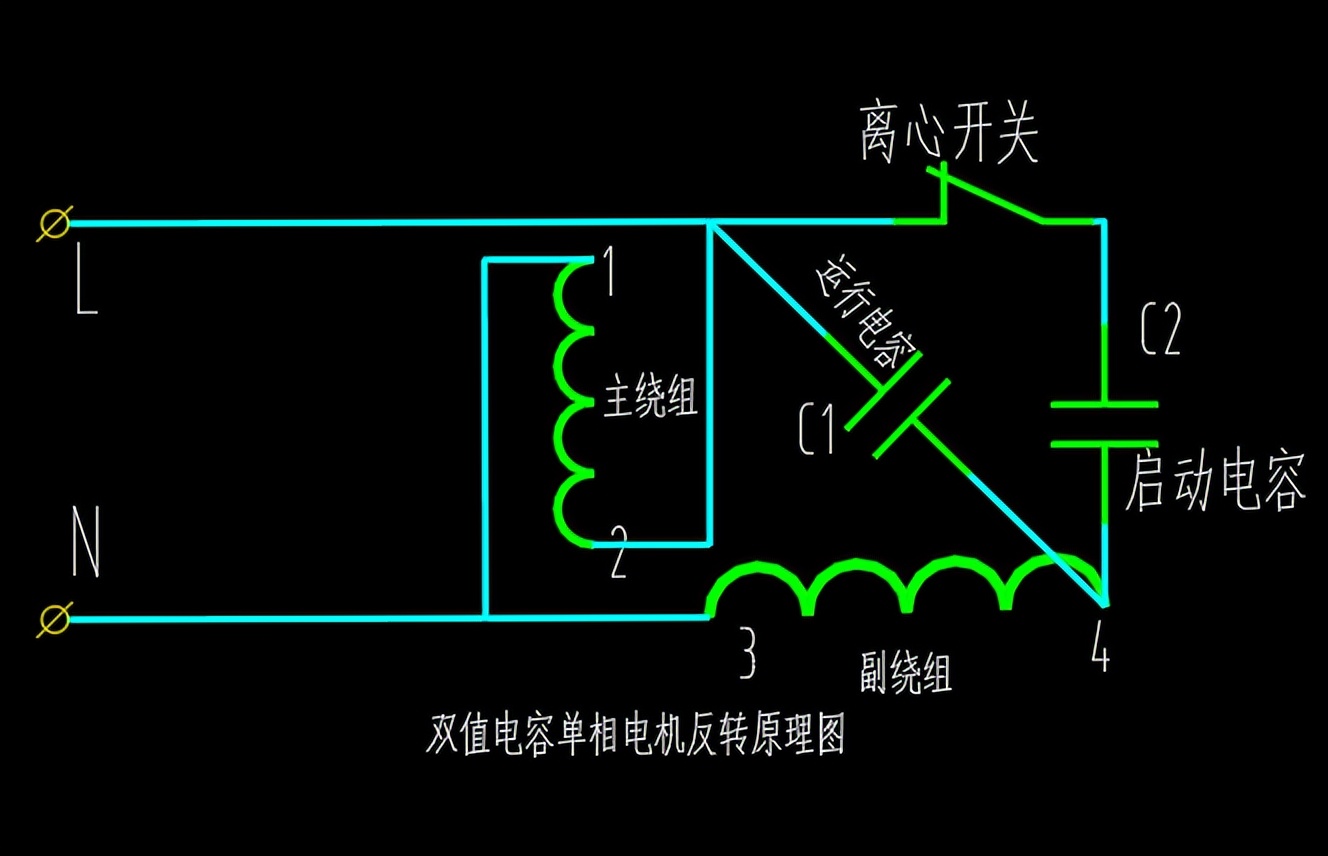

雙值電容器單相電氣開關主繞組端子反轉

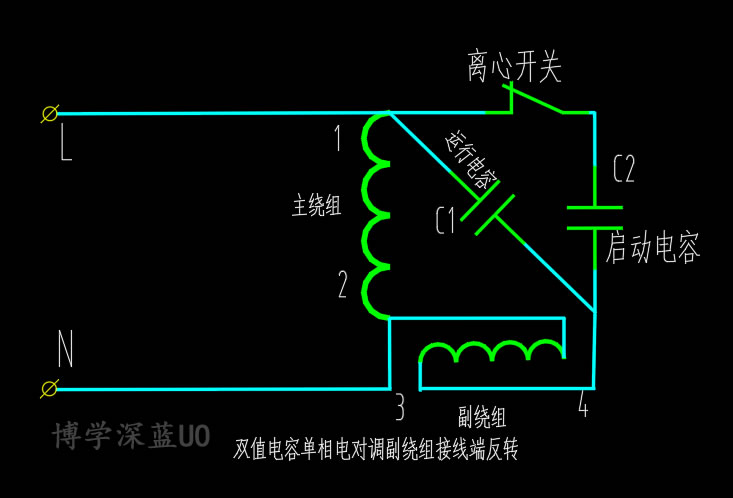

對調副繞組抽頭也可以反過來，3個接電容，4個接n。

雙值電容器單相電氣開關對繞組端子反接

是不是看起來也很簡單？

單相電機，從原理圖上看，實現正反轉相對簡單，但實際上實現正反轉比三相要麻煩得多.
