【220v單相電電機正反轉的布線法】

以單電容器電動機YL90L-4為例子，詳細介紹220v單相電電機正反轉的電線接法。

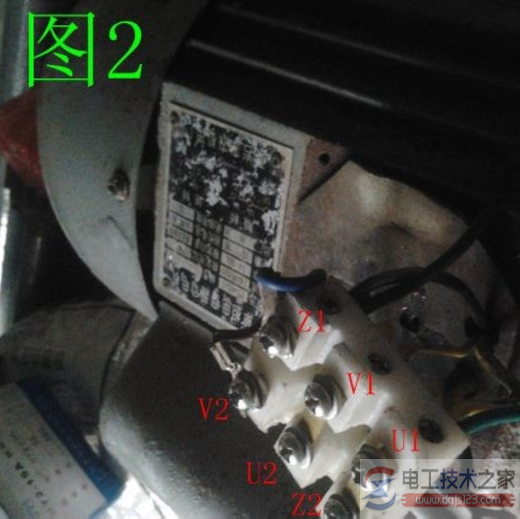

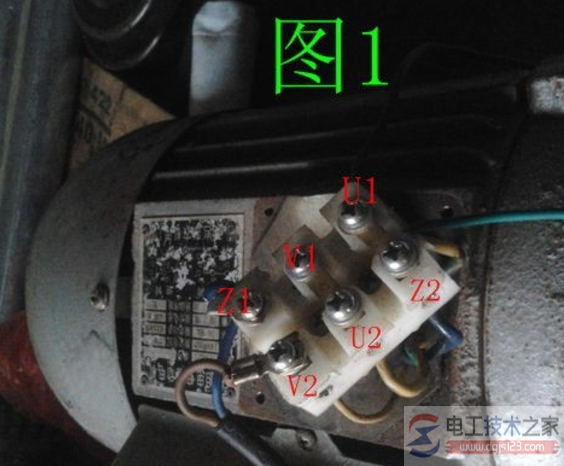

圖1，圖2中 U2與Z2 Z1與U1 ~另外互換就可以相反轉了。要兩側的線都互換才行。

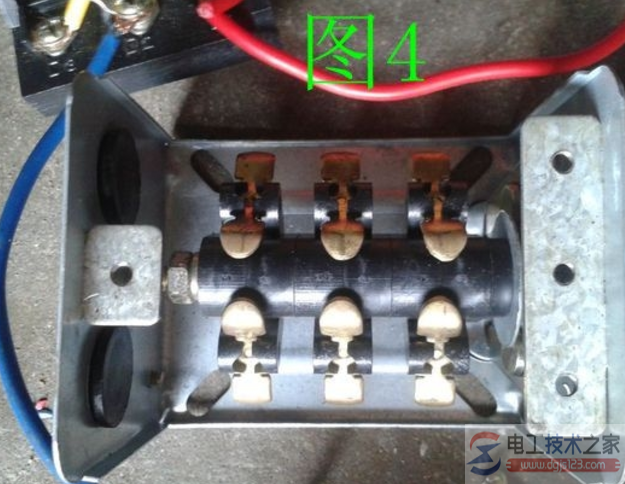

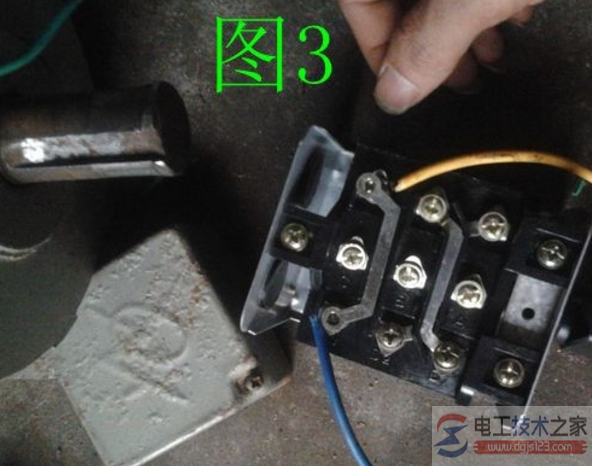

圖3是開關接線面 圖4是電源開關里邊的款式 ~它是用于核查電源開關的 ~圖3的布線要變更 如圖所示6

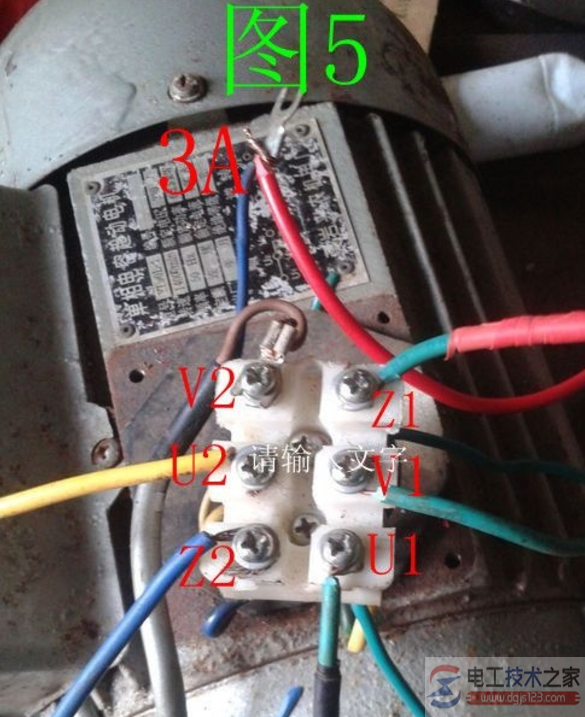

圖5 對比圖1 先別以為布線 把Z1中電容器布線拆卸 U2與V1，Z2與U1的聯接斷掉 ~（圖1和圖2中能夠 見到U2與V1，Z2與U1是聯接這的~要中斷連接）

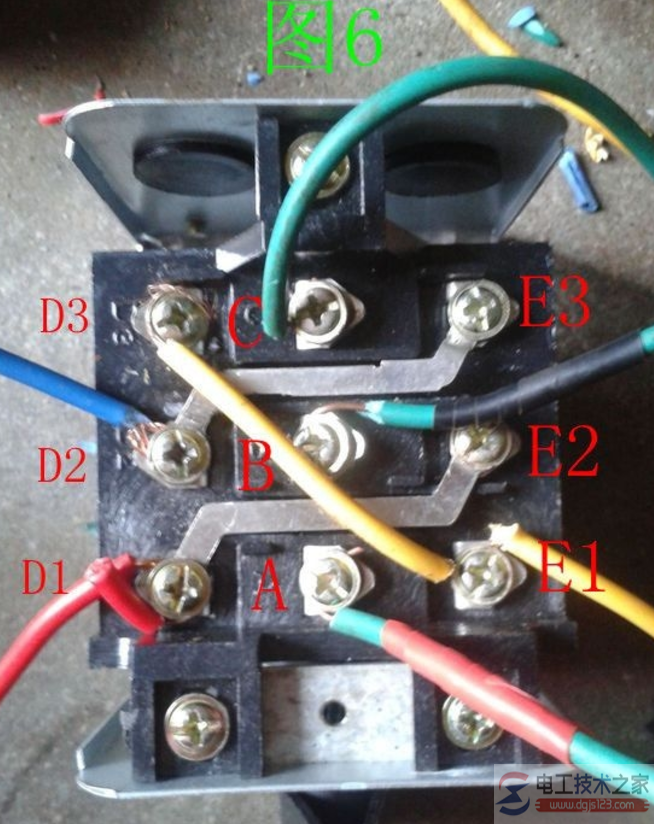

圖6 ~對比圖3 把電源開關的全部聯接全拆卸，再按圖六聯接 ~D3連E1 D2連E3 D1連E2

電源開關與電動機聯接 對比圖6（電源開關）與圖5（電動機） ~D1接2A（即電動機Z1中拆卸的電容器連接頭）,D2接Z2，D3（即E5）接U2，C接V1，B接U1，A接Z1。

進行之上流程，就可以完成在電源開關里操縱電機正反轉向。
