22KW（KW）的三相異步電機，電機定子繞阻接口方式一般選用三角形方法，知道電機額定功率和電機定子繞阻的接口方式，也要了解電動機的額定值工作中電流量，它配置電源開關、負載熱繼器和常用電纜線的關鍵根據。

22KW三相電機的布線方式

1、依據電機型號上的額定電壓明確電動機布線

22KW的電動機若出廠銘牌沒有遺失，徹底能夠 從電機型號上獲得電動機的出廠銘牌電流量，這一電流量一般全是指線電流。針對這么大的電動機，它的繞阻是三角形聯接的，因而在預估這類電機的電流量時出廠銘牌上的電流便是電機的額定值工作中電流。

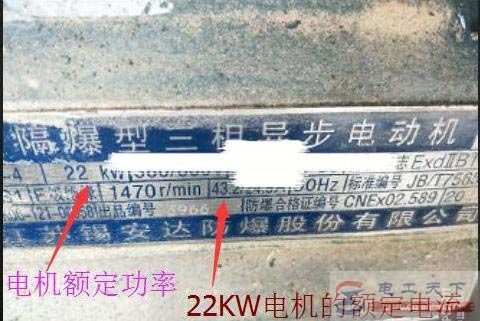

找了一個22KW電動機的出廠銘牌，電機轉子繞阻能夠 根據外界交流接觸器開展三角形和星形轉換，從電動機的出廠銘牌能夠 看得出在三角形接口方式下，工作中電流量是43.2A，在星形接口方式下它的工作中電流量是24.9A。

為了更好地得到很大的運行轉距，這類電機一般在三角形方法下開展工作中，必須依據這一43.2A的工作中電流量來挑選電纜線徑。

明確好電動機的額定值工作中電流量以后，就需要考慮到輸電線的安全性截總流量了，依據安全性截總流量的數據表格就可以了解，針對6立方毫米的銅制輸電線，它的安全性截總流量是60A。

因而，如果是在房間內用的電纜線且間距較為近，能夠 采用6平方米的硬銅制線。假如開關電源間距電動機遠，能夠 挑選10平方mm的硬銅制線。

2、依據電機參數先求電動機額定值線電流，隨后明確電動機布線

假如電動機所給的數據信息較為詳細，大家徹底可以用測算電動機額定值線電流的公式得到電流I，這一算式為I＝P/√3Uηcosφ，這一公式計算是十分普遍的，在算式中I、P、U、η和cosφ各自就是指電動機的線電流、輸出功率值、額定值工作標準電壓、高效率和功率因素。針對這種數據信息大家一般能夠 從電動機的出廠銘牌中搜索，或是從電動機的技術文檔中查看，例如針對22KW的電動機，它的工作標準電壓是220V,高效率是0.87，功率因素是0.85，那麼這時根據公式計算就可以求出電動機的額定值工作中電流量了。I＝P/√3Uηcosφ=22000/1.732X380X0.87X0.85=45.2A這一值與出廠銘牌上給的標值相距并不大。因而大家只規定出了電動機的額定值工作中電流量了，采用輸電線的總面積就并不是難題了。

3、依據電機額定功率，隨后根據工作經驗公司估值工作中電流量，再明確電動機布線

在應用中，假如電動機較為年久，只了解電動機的輸出功率，能夠 依據工作經歷來大約明確電動機的額定值工作中電流量。在三相電路中的對稱性交流電流，1KW的輸出功率它的工作中電流量大概是2A，那麼針對22KW的電動機，它的工作中電流應在44A上下，這與電機型號上所標底電流十分貼近。

結果：針對22KW的三相電機，額定值工作中電流量是44A，依據銅輸電線的安全性截總流量得知挑選6立方毫米的銅輸電線就可以拖拽電動機安全性運作。假如遠距離，充分考慮溫度等其他要素，能夠 應用10平方mm的硬銅心線。
