單相電動機

單相電動機具有兩個線圈，即主線圈和輔助線圈。當單相正弦電流流過主線圈時，主線圈會產生一個交流脈動磁場，其強度隨正弦電流的變化而隨時間變化，但其方向始終為1-3。

如果未從另一個線圈施加力，則電動機在90度后將不會旋轉。要旋轉他，您需要施加一個垂直于輔助線圈（啟動線圈）提供的主線圈方向的力。

為了使輔助線圈提供垂直于主線圈方向的力，它必須向輔助線圈傳遞不同的相電流。當同相電流流動時，力產生的方向也相同。但是，如果您只有單相電怎么辦？

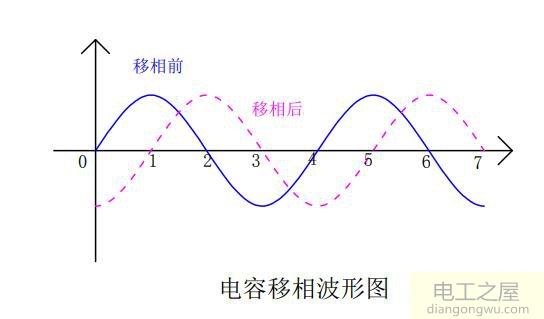

在這種情況下，使用電容器相移。簡而言之，您可以通過在需要相移的電路中串聯一個電容器來改變電流相位。單相交流電相移后，波形圖如下。

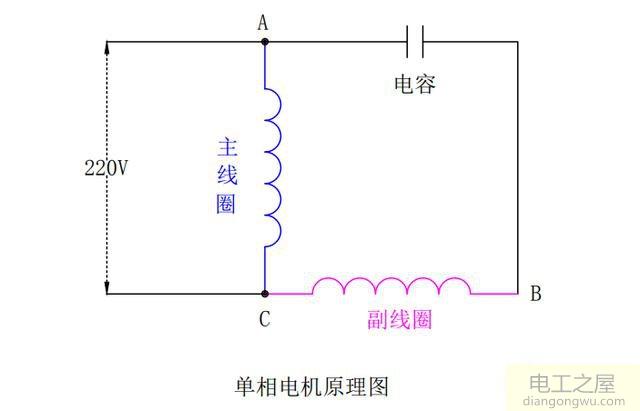

后，電動機接線圖如下。首先，正弦交流電在A點進入，其中一些為主線圈供電，而另一些通過電容器相移。由于兩相電的相位是連續的，因此線圈產生的磁場力也將是連續的。這樣，您可以先推一下主線圈，然后再推輔助線圈，后旋轉它。

要使電動機反轉，只需將上圖中連接到點A的電源線更改為點B，連接到點C的電源線將不會移動。

這是因?yàn)楦鼡Q前的主線圈使用相位為0的正弦交流電，而次級線圈在相移之后使用正弦交流電。將電源線更改為B點后，次級線圈使用具有零相位的正弦交流電，而主線圈在相移之后使用正弦交流電。當兩個線圈的電流相位改變時，由它們產生的磁場力的方向和旋轉也會改變。

三相電動機

三相電動機使用三相交流電源，并且由于三相交流電源，相位差為120°。當定子繞組連接到三相交流電時，在定子中會產生旋轉磁場。當旋轉磁場切斷轉子繞組時，轉子繞組產生感應電流，并且感應電流在旋轉磁場中的電磁力的作用下旋轉。

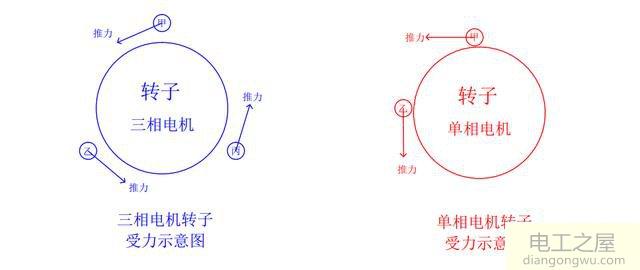

三相電動機使用三相電源，并且相位差為120度。我們可以簡單地理解到，三相電動機等效于三個人以三個不同的角度站立以推動轉子。單相電動機使用單相電源和電容器，并且初級線圈和次級線圈之間的相位差為90度。我們可以簡單地理解，單相電動機就像兩個人以兩個不同的角度站立以推動轉子。

因此，相同功率的三相電動機具有比單相電動機更高的轉矩（旋轉功率）。

通常，如果您具有三相電源，請使用三相電動機。這是因?yàn)橄嗤β实娜嚯妱?dòng)機尺寸小，重量輕，噪聲低，價格便宜且價格昂貴。在扭矩上要比單相電機高。
