例如，分析電動機自鎖（連續正向旋轉）控制電路的原理

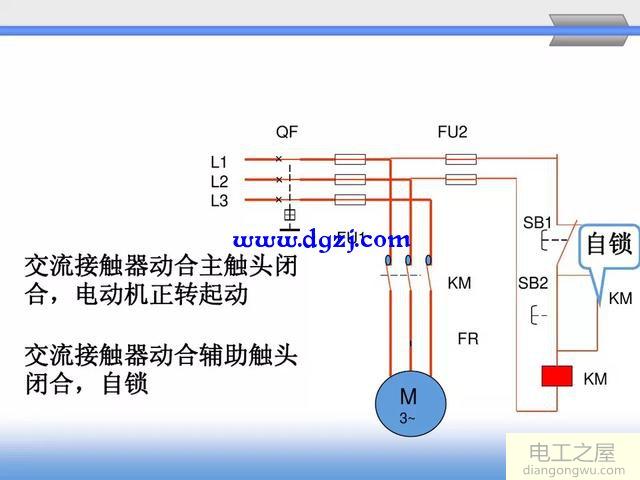

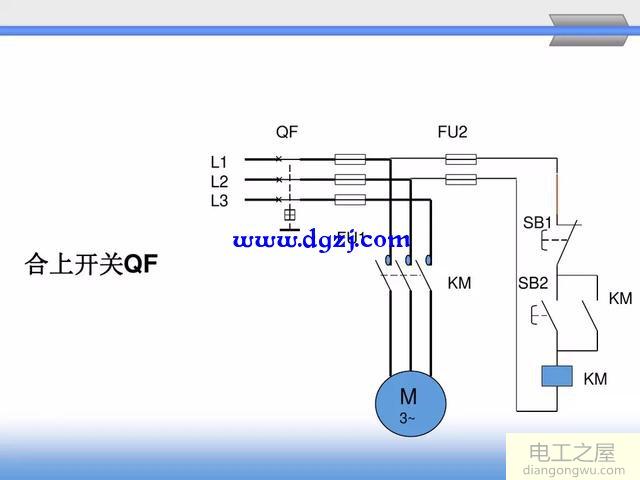

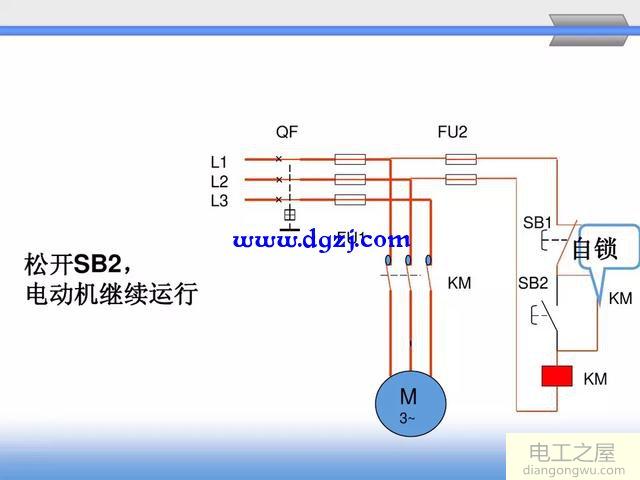

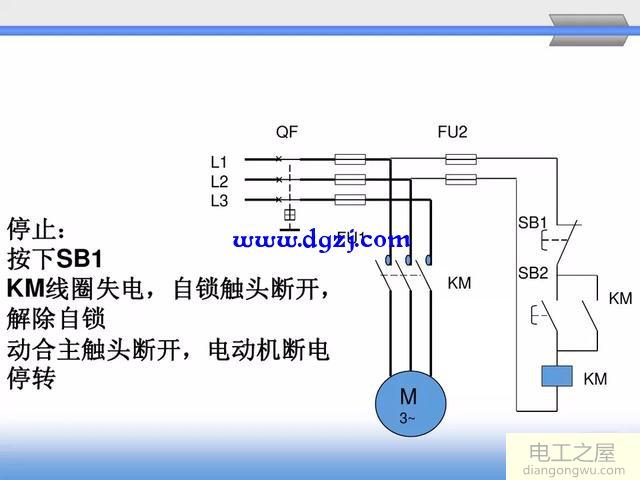

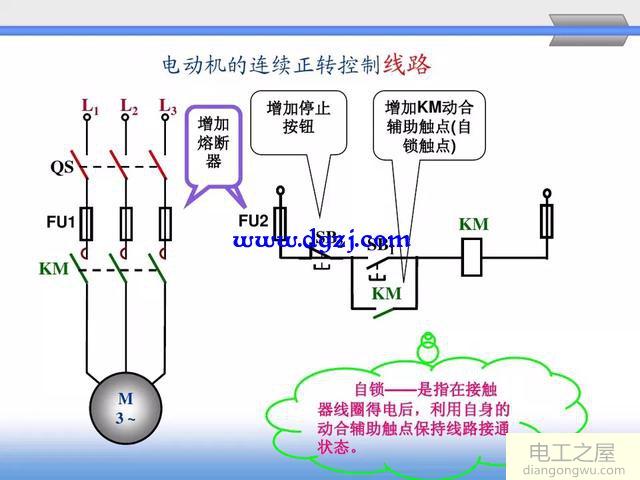

首先，介紹電動機自鎖電路的原理和控制過程。

其次，這就是為什么在實際應用中始終關閉線圈電源的原因。

電路組件：電源，保險，熱繼電器（未在此示意圖中顯示），SB1，SB2，KM線圈，KM自鎖點。

1，機械故障或上述組件故障。

示例：交流接觸器的彈簧被卡住或操作不良，因此您誤認為線圈未通電。自鎖觸點生銹，接觸不良等

判斷方法：在萬用表的電阻文件或蜂鳴器文件中一一測量組件。

解決方案：更換電路部件。

2.電源是否穩定，電壓是否正常。

判斷方法：將萬用表切換至電壓范圍，將其并聯或直接連接至交流接觸器線圈，并觀察電壓是否正常。當然，也可以直接測量控制電路電源兩端的電壓是否穩定和正常。

解決方案：更換電源或解決電源問題。

3，電氣接線錯誤。

常見電路故障：

（1）交流接觸器的自鎖點接觸不良，生銹或氧化。

（2）電路的接線似乎松動且斷開，但未斷開，并且似乎已連接但未連接。

（3）由于接線端子的螺釘端子壓在電線護套上，因此接線看起來很牢固，但這是由于虛假連接而導致的常見的電路故障。

（4）如果有熱繼電器，請檢查熱繼電器的保護電流，以查看電流是否太小。萬用表通過測量熱繼電器的常閉觸點和常開觸點來確定熱繼電器是好是壞。

電動機自鎖控制電路是每個電工必須掌握的電氣驅動電路的基本結構。當然，不管電路是否復雜，解決方案都是顯而易見的。
