單相異步電動機接線法一個電容的接線方法

發布時間：2021-03-31 15:32

123次

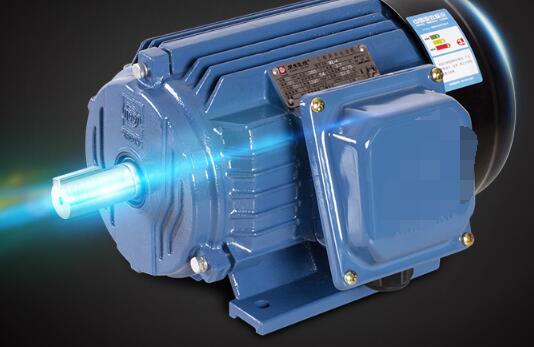

單相異步電動機是一個好電動機，很多人采購之后，等物流到貨之后對單相異步電動機的安裝上有些不太懂，對于接法不太了解的好不要隨意接，以免損壞電動機造成不必要的損失，需要專業的電工或者電機操作的專業人員進行接才為上策。

單相異步電動機接線法：

分相運行式：系由輔助運行繞阻來輔助運行，其運行轉距并不大。運行速度大概維持時間常數。關鍵運用于電扇，汽車散熱風扇電機，全自動洗衣機等電動機。

電動機靜止不動時抽濾電源開關是接入的，給電后啟動電容參加運行工作中，當電機轉子轉速比做到額定電流的70%～80%時抽濾電源開關便會全自動斷開，啟動電容達到目標，并被斷掉。而運行電容串收到運行繞阻參加運作工作中。這類接線方法一般用在空壓機，自動切割機，木工機床等負荷大而不穩定的地區。

380V單相電雙電容器電機有一個啟動電容和一個運行電容。容積很大的是啟動電容，容積較小的是運行電容。電機運行后抽濾電源開關將啟動電容從電源電路終斷開。

假如缺乏啟動電容，電機運行艱難或無法啟動(常主要表現為滿載運行一切正常，載入后無法啟動);假如缺乏運行電容，電機能夠運行，但功率縮小(常主要表現為帶負荷工作能力減少)。一般啟動電容是串連在直流電機的運行繞阻上，與工作中繞阻串聯。

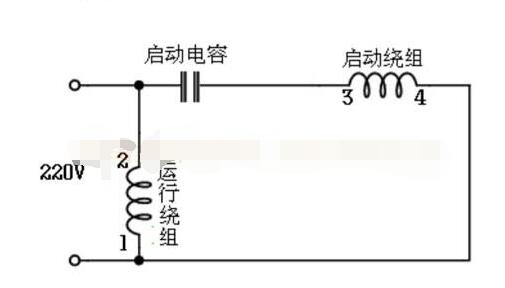

電機不一樣，找出公共端(主電源線端)，用萬用表測量另兩根線與公共端的電阻，，兩組線圈的阻值，哪一組電阻大(啟動繞組)，這一組就接電容。公共端與阻值小的一端(工作繞組)，接電源。

一支紅表筆接觸其中一根線，黑表筆分別觸碰另兩根線，如果兩根線的阻值差不太多，紅表筆就是公共端，假設兩個線阻值相差一倍，剩下的一根是公共端。

一般，藍色或白色(個別綠色線)，是公共端(火線)。黃色與另一個色線(零線)接電容。
