電磁抱閘制動控制電路

圖7-30顯示了電磁制動控制電路。

當按下按鈕SB2時，接觸器KM線圈通電，電機通電，電磁制動器的線圈YB通電，使鐵芯吸住銜鐵閉合。同時，電樞克服彈簧張力，迫使制動杠桿向上運動，使制動器的閘瓦和制動輪松動，電機正常運轉。按下停止按鈕SB1后，接觸器KM線圈斷電釋放，電機電源切斷，電磁制動器線圈同時斷電，銜鐵釋放。在彈簧張力的作用下，閘瓦緊緊抱住制動輪，電機迅速制動停止。

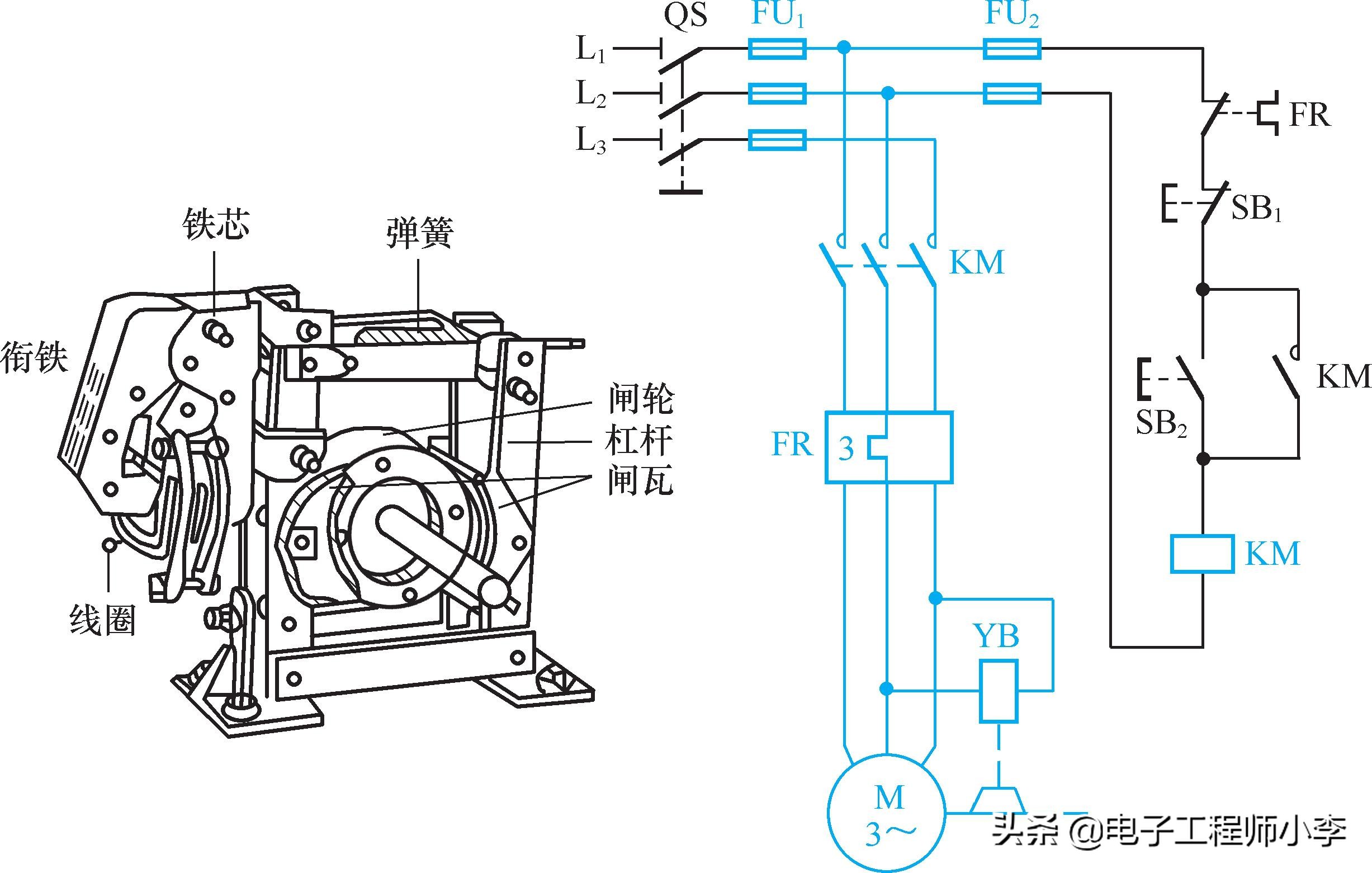

圖7-30電磁制動控制電路

這種制動廣泛應用于需要嚴格制動的起重機械和設備中。重物吊到一定高度時，線路突然故障斷電，電機斷電，電磁制動線圈斷電，使閘瓦立即抱住制動輪，使電機快速制動停車，防止重物墜落。此外，這也可以用來保持重物在空中的某個位置。

改進的電磁抱閘制動電路

圖7-31顯示了改進的電磁制動保持電路。

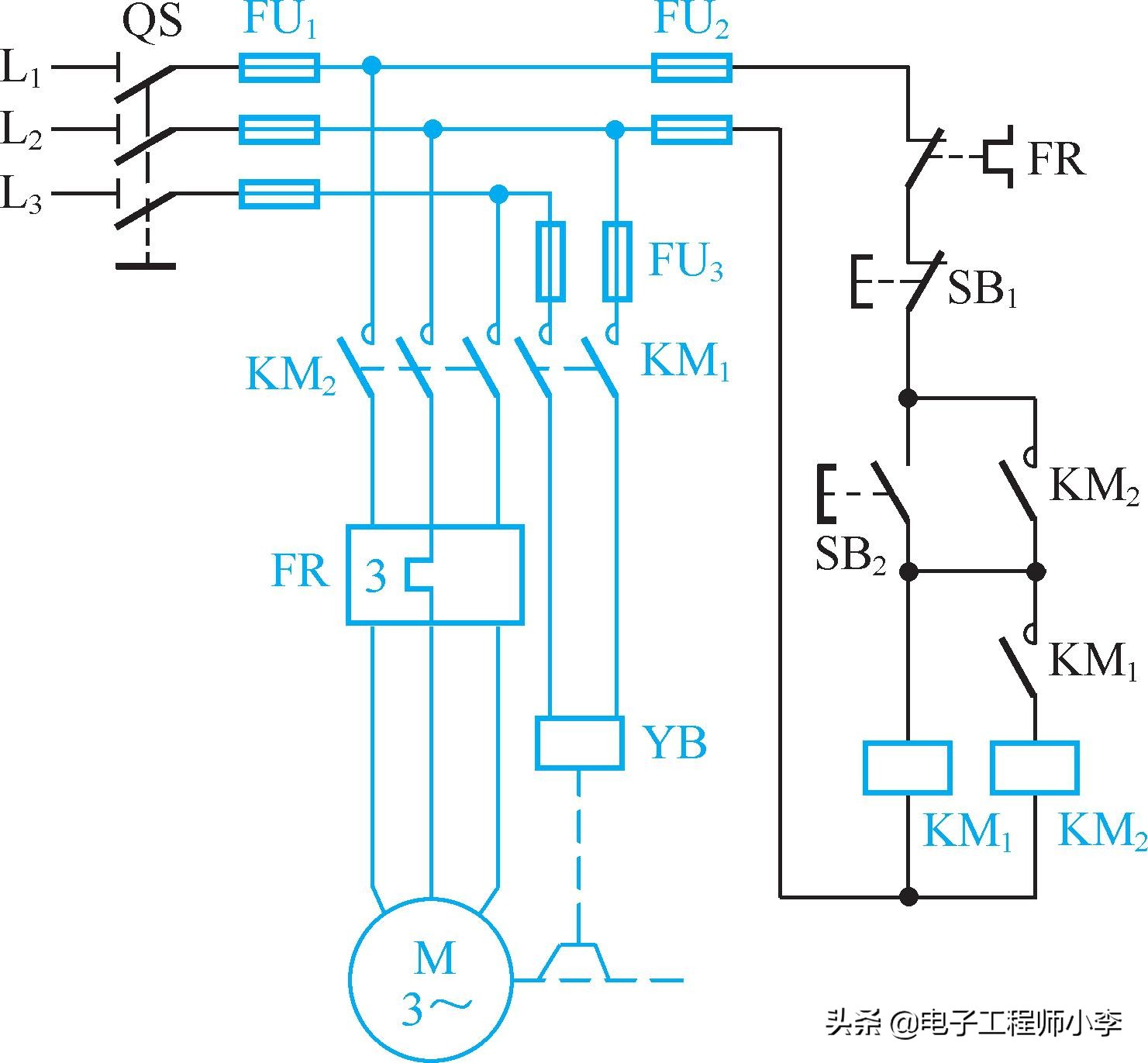

圖7-31改進的電磁制動電路

該電路可以避免異步電機在啟動前瞬間存在的短路運行狀態，即當按下啟動按鈕SB2時，接觸器KM1線圈通電，電磁制動線圈YB通電，閘瓦先松開制動輪，然后接觸器K2線圈通電，使電機M開始運行。

單向運轉反接制動控制電路

圖7-32顯示了單向運行的反向制動控制電路。

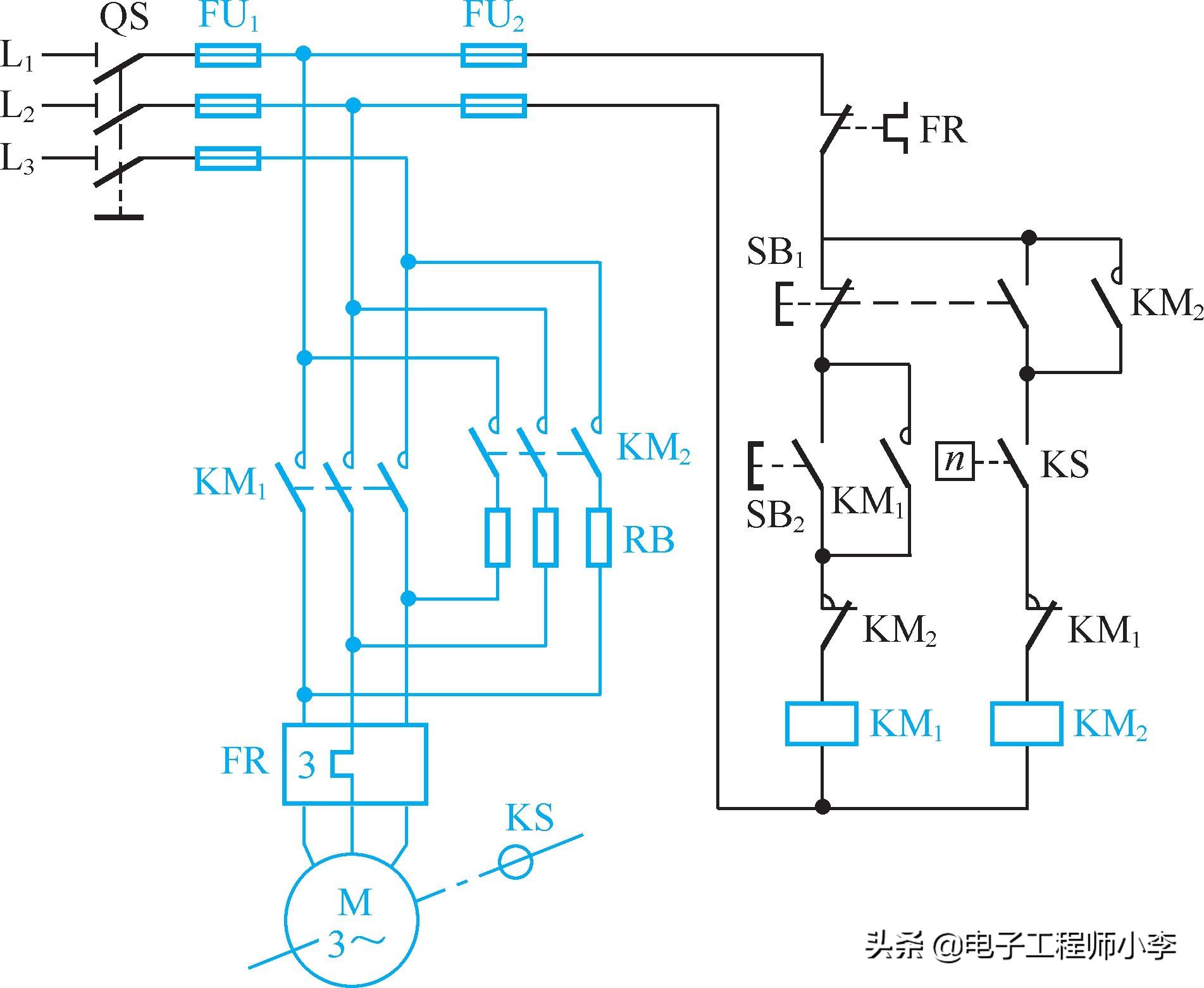

圖7-32單向運行的反向制動控制電路

啟動時，打開電源開關QS，按下啟動按鈕SB2，接觸器KM1線圈通電，KM1主觸點閉合，電機M開始運轉。當電機轉速升至120轉/分時，速度繼電器KS的常開觸點閉合，為反向制動做準備。

停車時，按下停止按鈕SB1，接觸器KM1線圈斷電釋放，接觸器KM2線圈通電，KM2主觸點閉合，電阻RB串聯反向制動。電機產生反向電磁轉矩，即制動轉矩，迫使電機速度迅速下降。當轉速下降到100轉/分以下時，速度繼電器KS的常開觸點斷開，接觸器KM2線圈斷電釋放，電機斷電，防止反向啟動。

因?yàn)榉聪蛑苿?dòng)時轉子和定子旋轉磁場的相對速度接近同步速度的兩倍，所以流過定子繞組的反向制動電流是全壓直接起動時的兩倍。因此，一般功率在4.5kW以上的電機采用反向制動時，應在主電路中串聯一個限流電阻來限制反向制動電流。這個電阻叫做反向制動電阻，用RB表示。

單向運轉半波整流能耗制動電路

圖7-33所示為單向半波整流能耗制動電路。

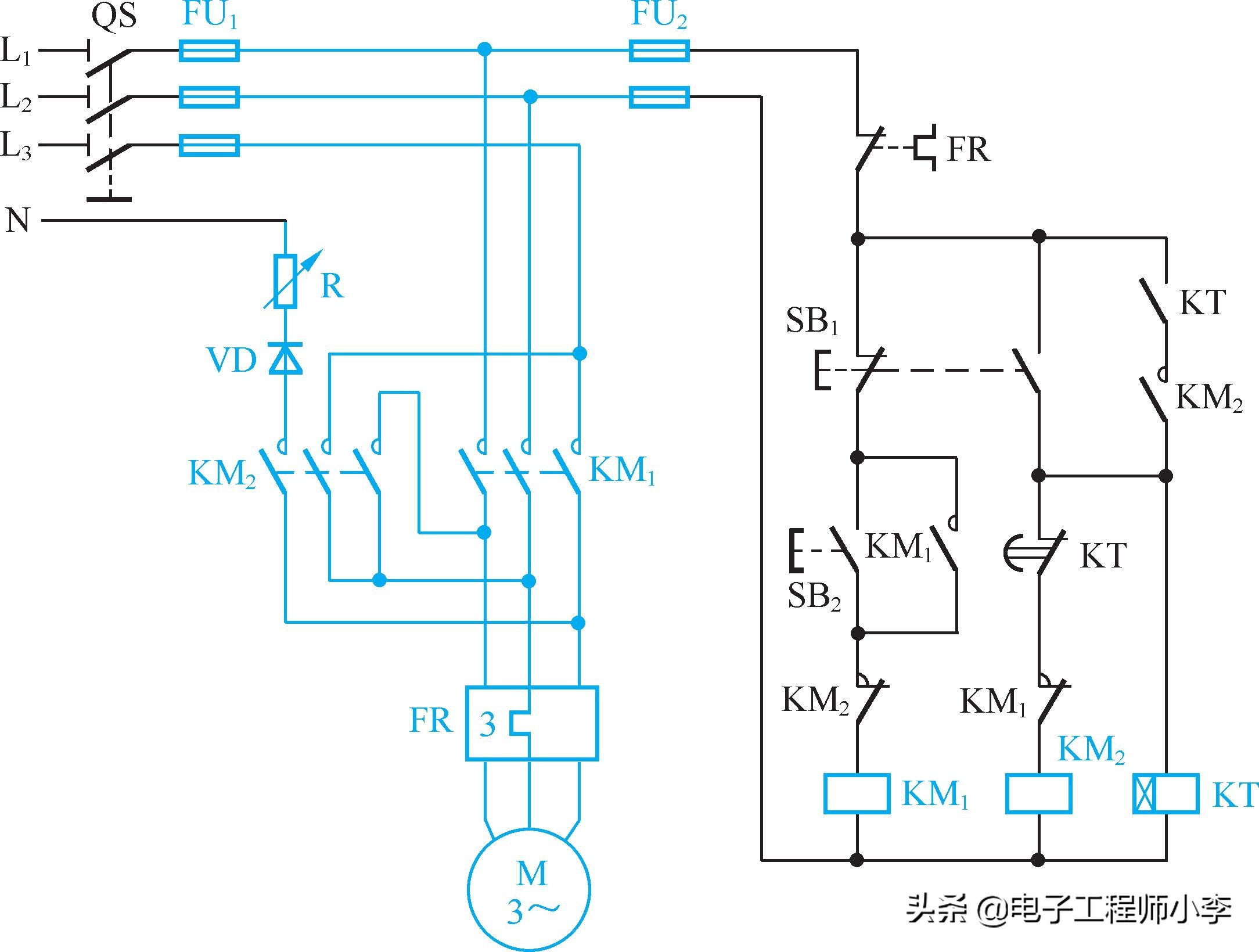

圖7-33單向運行半波整流能耗制動電路

啟動時，打開電源開關QS，按下啟動按鈕SB2，接觸器KM1吸合自鎖，主觸頭閉合，電機開始運轉。

停止制動時，按下停止按鈕SB1，接觸器KM1失電釋放，其主觸點斷開，電機M失電慣性運行。同時接觸器KM2和時間繼電器KT電吸，KM2主觸頭閉合，電機進行半波整流和能耗制動。耗能完畢后，KT常閉觸點延時打開，導致接觸器KM2失電脫扣，其主觸點斷開半波整流脈動DC電源。

時間繼電器KT瞬時閉合的常開觸點，用于在KT線圈斷線或發生機械卡阻時，按下停止按鈕SB1后快速制動電機，同時可以防止三相定子繞組長時間接入半波整流的脈動DC電源。

該電路適用于10kW以下，制動要求低的場合

停車時按下停止按鈕SB1，接觸器KM1失電釋放，其主觸點斷開，電機失電慣性運行。同時，KM1的常閉觸點閉合，接觸器KM2電吸，KM2的主觸點和常開觸點閉合，電機繞組用全波整流DC通電制動。當KM2的線圈通電時，時間繼電器KT通電，其常開觸點閉合，使KM2和KT的線圈相吸自鎖，時間繼電器KT延時打開觸點，延時動作。經過一定時間后，時間繼電器的延時分?jǐn)嘤|點斷開，使接觸器KM2失電釋放，DC電源切斷，制動完成。

單向運轉全波整流能耗制動電路

圖7-35顯示了電容制動電路。

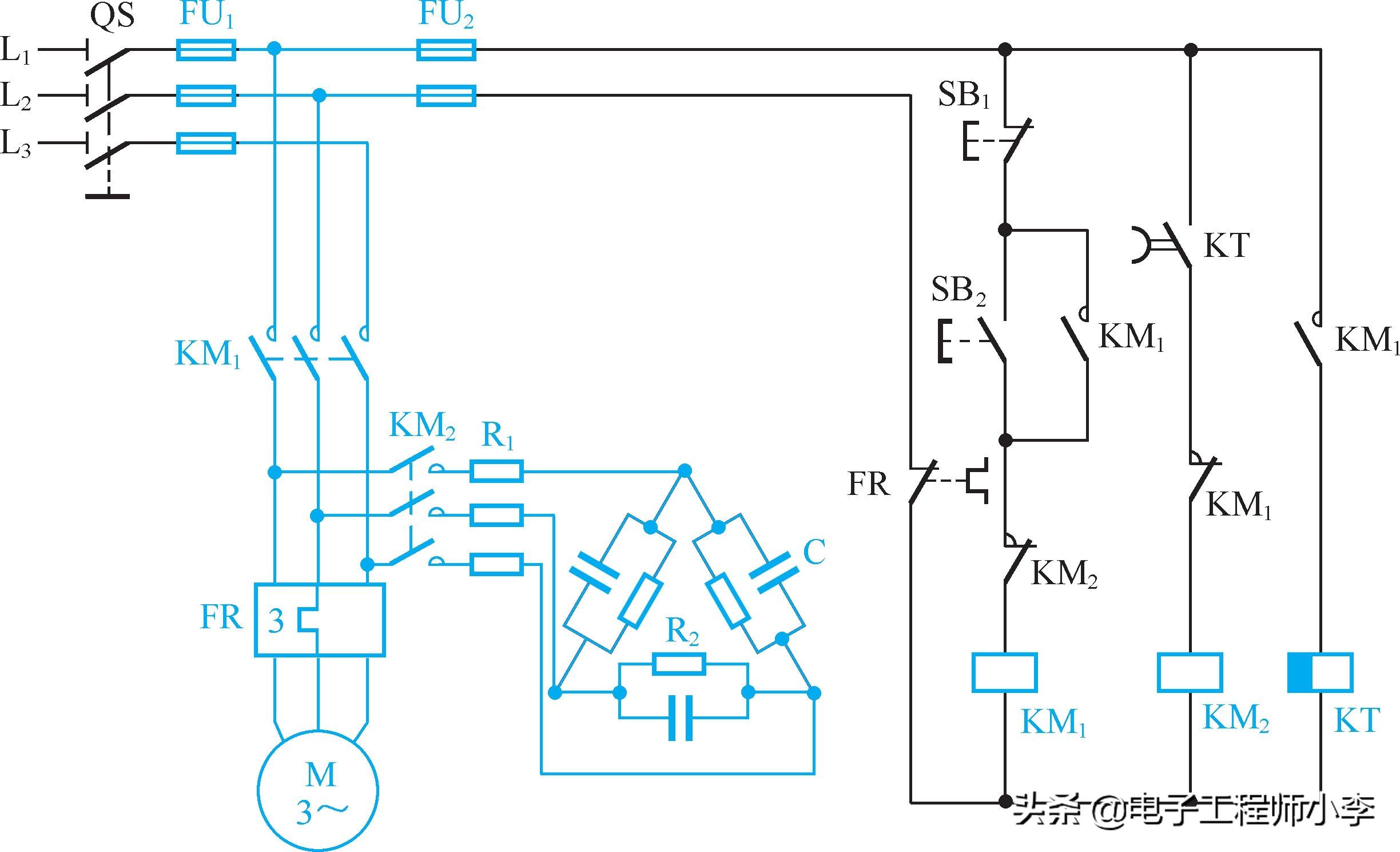

圖7-35電容制動電路

啟動時，打開電源開關QS，按下啟動按鈕SB2，接觸器KM1被電吸并自鎖，其主觸點閉合，電機開始運轉。KM1的常開輔助觸點閉合，斷電延時時間繼電器KT電嚙合，斷電延時時間繼電器KT的常開觸點閉合，為接通制動電路做準備。

制動時，按下按鈕SB1，接觸器KM1失電釋放，其主觸點斷開，電機斷開電源，慣性運行。1 KM常閉觸點閉合，接觸器K2電閉合，其主觸點閉合，電機接三相電容制動器。一段時間后，時間繼電器KT的常開觸點斷開，接觸器K2失電釋放，其主觸點斷開，三相電容被切斷，制動完成。

對于380V、50Hz的三相電動機，電容器的容量為每千瓦150F，電容器的工作電壓不應低于電動機的額定電壓。

電容制動電路

圖7-36顯示了電容電磁制動電路。

圖7-36電容-電磁制動電路

啟動時，打開主電源開關QS，按下啟動按鈕SB2，接觸器KM1被電吸并自鎖，電機M啟動運行。

當按下停止按鈕SB1時，KM1在斷電后釋放，其輔助觸點閉合，使電容器連接到電機的定子繞組進行電容制動。同時SB1的常開觸點閉合，使斷電延時時間繼電器KT電嚙合，延時斷開的KT常開觸點閉合，使接觸器K2電嚙合，其主觸點閉合，三相繞組短路進行電磁制動，使電機迅速停止轉動。制動結束時，失電時時間繼電器KT釋放，從而失電時KM2釋放，制動結束。
