今天，舉例說明三相異步電動機的能耗制動電路。

首先我們來了解一下能耗制動的原理：當電機斷開三相交流電源時，電機定子的兩相繞組立即被供給DC功率，DC電流流過繞組，產生靜態DC磁場。此時，電機的轉子由于慣性旋轉，切割DC磁通量并產生感應電流。在靜磁場和感應電流的相互作用下，產生阻礙轉子轉動的制動力矩，使電機轉速迅速下降，從而達到制動的目的。

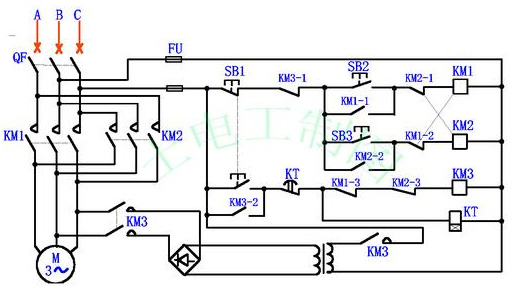

圖1

圖1是具有能耗制動的三相電機的正反向電路。圖中的紅色代表帶電部分。

它是這樣工作的。

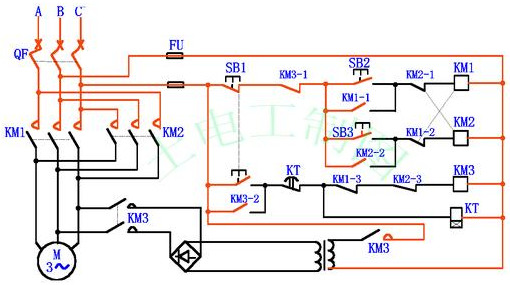

圖2

圖二。閉合斷路器QF。

:圖3

圖3。首先，按下向前啟動按鈕SB2。正極接觸器KM1線圈被電吸引，輔助觸點KM1-1閉合自鎖。KM1-2斷開倒檔互鎖點。KM1-3斷開并制動電路接觸器KM3的聯鎖點。這時，馬達正在轉動。

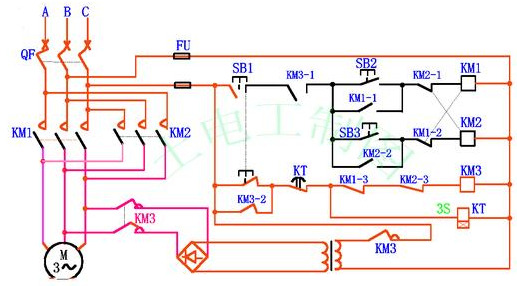

圖4

圖4。分析停車時能量消耗的制動過程。按下停止按鈕SB1，KM1釋放，電機端子三相交流電源斷開。同時如圖所示，SB1的常開觸點閉合，使接觸器KM3的線圈通電，KM3-2閉合自鎖，KM3-1的常閉觸點斷開。KM3的主觸點閉合，變壓器的一次回路與電機兩相的DC回路接通，使電機兩相與DC接通。

KM線圈通電的同時，時間繼電器的KT線圈也通電，延時開始，如設定3秒。(設定時間視實際情況而定。)

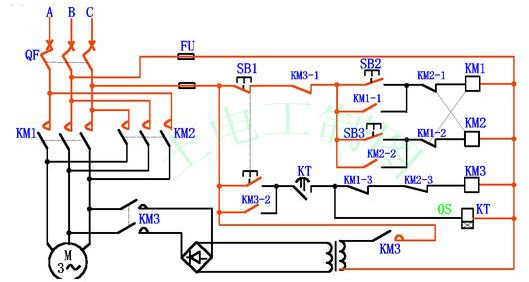

圖5

圖5。延時3秒后，電機停止。KT常閉觸點斷開，KM3釋放，主觸點斷開，DC電路斷開。此時，KM3-1關閉，從而可以執行正向和反向旋轉的第二操作。

電機反轉的原理是一樣的。
