DC耐壓試驗和工頻交流耐壓試驗都能有效發現絕緣缺陷，但各有特點，因此兩種方法不能相互替代。如有必要，應同時進行，并相互補充。對于額定電壓不低于6kV的電機，如果工頻電壓設備不能滿足要求，可采用DC耐壓試驗代替。

DC和交流耐壓試驗的比較

DC耐壓試驗。它可以有效地發現絕緣的整體缺陷，如潮濕和污垢，并可以通過電流和泄漏電流的關系曲線發現絕緣的局部缺陷。由于DC電壓除以絕緣電阻，可以比交流更有效地發現端部的絕緣缺陷。同時，DC電壓下的絕緣基本不產生介質損耗，所以DC耐壓對絕緣的損傷很小。此外，由于DC耐壓只需要提供很小的漏電流，所需的測試設備容量小，攜帶方便。

交流耐壓試驗。當被測設備電壓在2.5倍以上時，從介質損耗熱擊穿的角度，可以有效發現局部自由缺陷和絕緣老化的薄弱點。由于交流電壓下電壓主要由電容分壓，可以有效暴露設備的絕緣缺陷。但是交流耐壓對絕緣的破壞比DC大，而且由于測試電流是容性電流，需要大容量的測試設備。

DC耐壓試驗設備原理

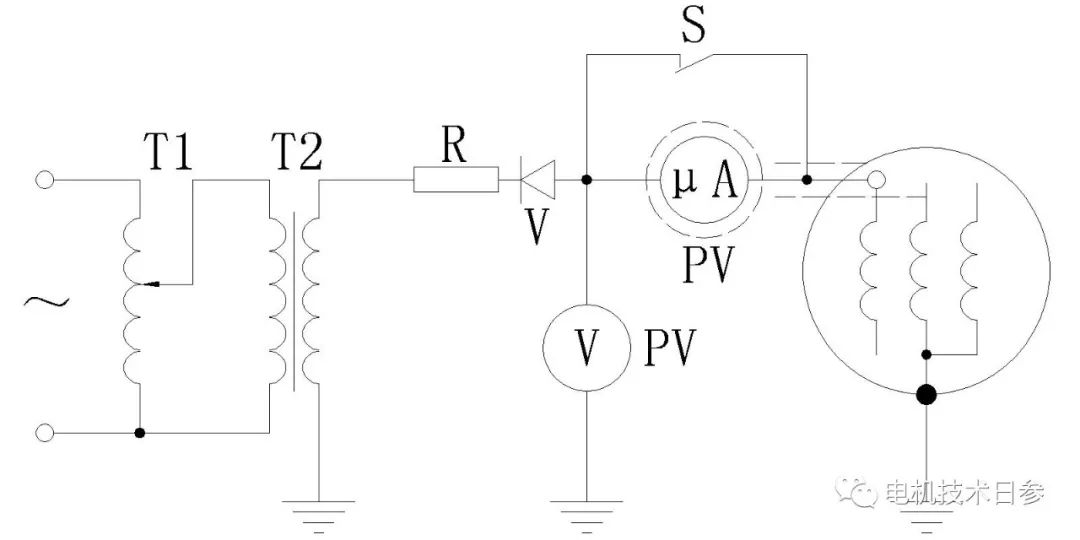

DC耐壓試驗設備的電路原理如圖1所示。

T1——調壓器，容量按每1kV 0.1 ~ 0.5千伏安的試驗電壓選擇。

T21——變壓器，輸出電壓應大于被測產品額定電壓的3.5倍。根據T1選擇容量選擇方式。

V——整流元件，一般采用硅整流管或硅堆，可根據需要由半波整流器或全波整流器組成。其額定電流一般在100A以下;額定電壓根據高輸出電壓選擇。

R——限流保護電阻，根據每伏10的測試電壓選擇。

PV——高壓電壓表，可以選擇靜電電壓表，也可以通過串聯電阻分壓與低壓電壓表相連。

DC耐壓試驗中的注意事項

試驗前，測量試驗設備和線路本身的泄漏電流。被測產品的漏電流應為上述漏電流值消除后，在試驗過程中測得的電流值。

高壓接線應盡可能短，絕緣良好，與地面有足夠的距離。不少的電機廠家將高壓線絕緣架空處置，安全性要好;但也有的電機廠家將高壓線拖在地上，其實存在極大的安全隱患。

試驗過程中，如果電流急劇增大或出現異常放電，應立即關閉電源。

試驗電壓為交流工頻耐受電壓的1.7倍，加壓時間為1分鐘。

未指定部分與交流耐壓試驗相同。

電機絕緣預防性試驗

絕緣特性測試。這類試驗是一種非破壞性試驗，用于在低電壓下或通過其他不會損壞絕緣的方法測量各種特性參數，主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等。從而判斷絕緣是否有缺陷。事實證明，這種測試是有效的，但我們不能僅僅依靠它來判斷絕緣性能。

耐壓試驗。耐壓試驗所施加的電壓高于設備的工作電壓，對絕緣試驗要求非常嚴格，特別是對危險性較高的集中缺陷，能保證絕緣具有一定的電氣強度，主要包括DC耐壓和交流耐壓等。耐壓試驗的缺點是會對絕緣造成一定的損傷，是一種破壞性試驗。
